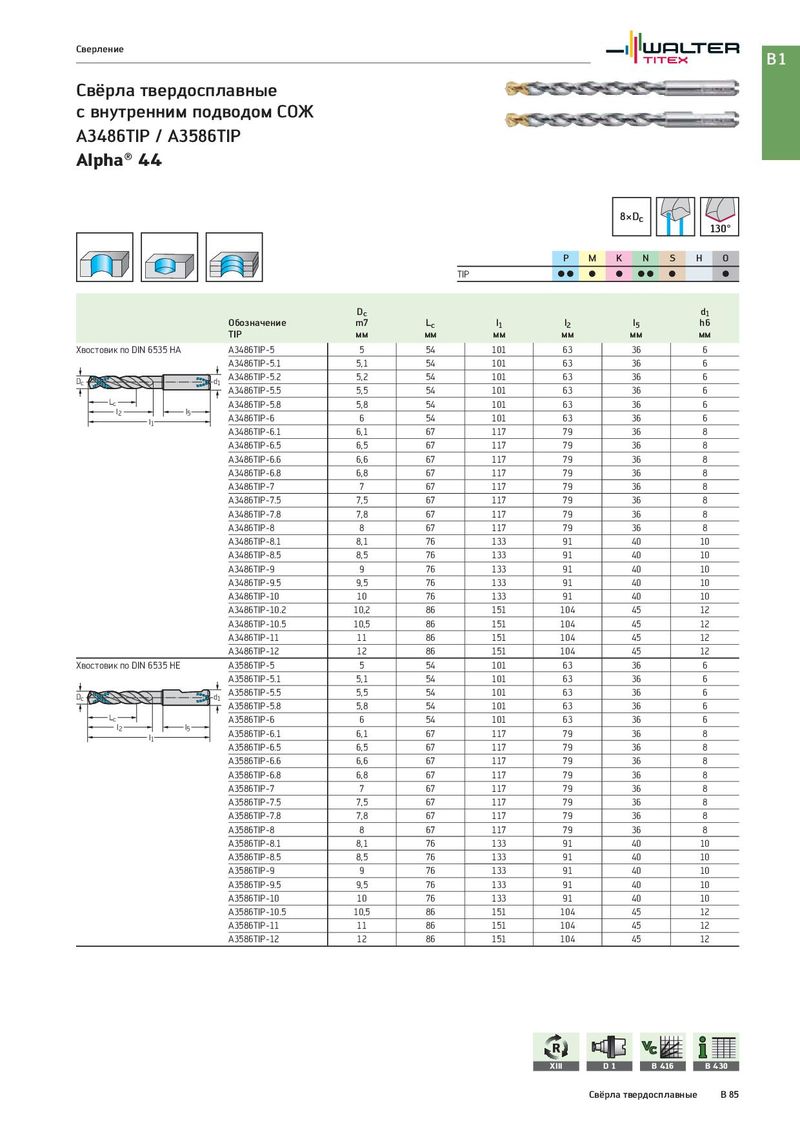

Общий каталог Walter 2017 - страница 599
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
с внутренним подводом СОЖ
A3486TIP / A3586TIP
Alpha® 44
8×Dc
130°
| P | M | K | N | S | H | O | |
| TIP | C C | C | C | C C | C | C |
Dc d1
| Обозначение | m7 | L | l | l | l | h6 |
| c | 1 | 2 | 5 | |||
| TIP | мм | мм | мм | мм | мм | мм |
| Хвостовик по DIN 6535 HA A3486TIP-5 | 5 | 54 | 101 | 63 | 36 | 6 |
| A3486TIP-5.1 | 5,1 | 54 | 101 | 63 | 36 | 6 |
| A3486TIP-5.2 | 5,2 | 54 | 101 | 63 | 36 | 6 |
Dc d1
| A3486TIP-5.5 | 5,5 | 54 | 101 | 63 | 36 | 6 | |
| Lc | A3486TIP-5.8 | 5,8 | 54 | 101 | 63 | 36 | 6 |
l2 l5
A3486TIP-6 6 54 101 63 36 6
l1
| A3486TIP-6.1 | 6,1 | 67 | 117 | 79 | 36 | 8 |
| A3486TIP-6.5 | 6,5 | 67 | 117 | 79 | 36 | 8 |
| A3486TIP-6.6 | 6,6 | 67 | 117 | 79 | 36 | 8 |
| A3486TIP-6.8 | 6,8 | 67 | 117 | 79 | 36 | 8 |
| A3486TIP-7 | 7 | 67 | 117 | 79 | 36 | 8 |
| A3486TIP-7.5 | 7,5 | 67 | 117 | 79 | 36 | 8 |
| A3486TIP-7.8 | 7,8 | 67 | 117 | 79 | 36 | 8 |
| A3486TIP-8 | 8 | 67 | 117 | 79 | 36 | 8 |
| A3486TIP-8.1 | 8,1 | 76 | 133 | 91 | 40 | 10 |
| A3486TIP-8.5 | 8,5 | 76 | 133 | 91 | 40 | 10 |
| A3486TIP-9 | 9 | 76 | 133 | 91 | 40 | 10 |
| A3486TIP-9.5 | 9,5 | 76 | 133 | 91 | 40 | 10 |
| A3486TIP-10 | 10 | 76 | 133 | 91 | 40 | 10 |
| A3486TIP-10.2 | 10,2 | 86 | 151 | 104 | 45 | 12 |
| A3486TIP-10.5 | 10,5 | 86 | 151 | 104 | 45 | 12 |
| A3486TIP-11 | 11 | 86 | 151 | 104 | 45 | 12 |
| A3486TIP-12 | 12 | 86 | 151 | 104 | 45 | 12 |
| Хвостовик по DIN 6535 HE A3586TIP-5 | 5 | 54 | 101 | 63 | 36 | 6 |
| A3586TIP-5.1 | 5,1 | 54 | 101 | 63 | 36 | 6 |
| A3586TIP-5.5 | 5,5 | 54 | 101 | 63 | 36 | 6 |
Dc d1
| A3586TIP-5.8 | 5,8 | 54 | 101 | 63 | 36 | 6 | |
| Lc | A3586TIP-6 | 6 | 54 | 101 | 63 | 36 | 6 |
l2 l5
A3586TIP-6.1 6,1 67 117 79 36 8
l1
| A3586TIP-6.5 | 6,5 | 67 | 117 | 79 | 36 | 8 |
| A3586TIP-6.6 | 6,6 | 67 | 117 | 79 | 36 | 8 |
| A3586TIP-6.8 | 6,8 | 67 | 117 | 79 | 36 | 8 |
| A3586TIP-7 | 7 | 67 | 117 | 79 | 36 | 8 |
| A3586TIP-7.5 | 7,5 | 67 | 117 | 79 | 36 | 8 |
| A3586TIP-7.8 | 7,8 | 67 | 117 | 79 | 36 | 8 |
| A3586TIP-8 | 8 | 67 | 117 | 79 | 36 | 8 |
| A3586TIP-8.1 | 8,1 | 76 | 133 | 91 | 40 | 10 |
| A3586TIP-8.5 | 8,5 | 76 | 133 | 91 | 40 | 10 |
| A3586TIP-9 | 9 | 76 | 133 | 91 | 40 | 10 |
| A3586TIP-9.5 | 9,5 | 76 | 133 | 91 | 40 | 10 |
| A3586TIP-10 | 10 | 76 | 133 | 91 | 40 | 10 |
| A3586TIP-10.5 | 10,5 | 86 | 151 | 104 | 45 | 12 |
| A3586TIP-11 | 11 | 86 | 151 | 104 | 45 | 12 |
| A3586TIP-12 | 12 | 86 | 151 | 104 | 45 | 12 |
