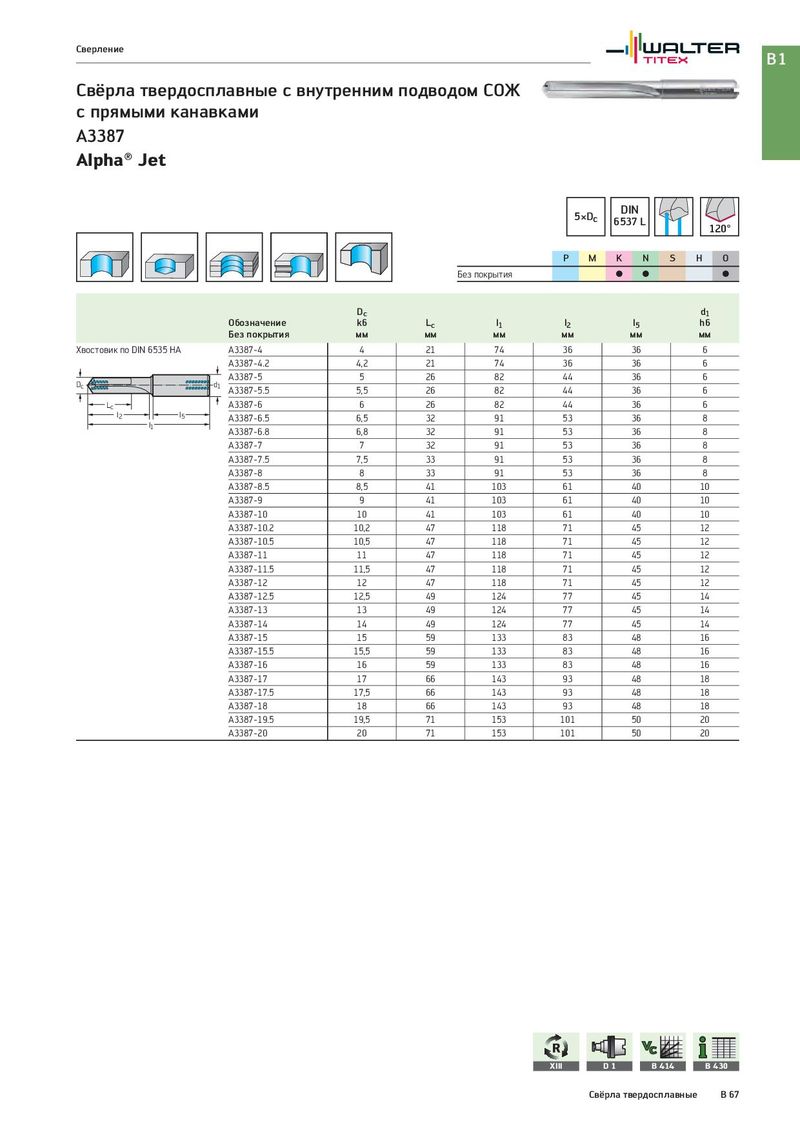

с прямыми канавками

A3387

Alpha® Jet

DIN

5×Dc

6537 L

120°

	P	M	K	N	S	H	O
Без покрытия			C	C			C

Dc d1

Обозначение	k6	L	l	l	l	h6
		c	1	2	5
Без покрытия	мм	мм	мм	мм	мм	мм
Хвостовик по DIN 6535 HA A3387-4	4	21	74	36	36	6
A3387-4.2	4,2	21	74	36	36	6
A3387-5	5	26	82	44	36	6

Dc d1

	A3387-5.5	5,5	26	82	44	36	6
L	A3387-6	6	26	82	44	36	6

c

l2 l5 A3387-6.5 6,5 32 91 53 36 8

l1

A3387-6.8	6,8	32	91	53	36	8
A3387-7	7	32	91	53	36	8
A3387-7.5	7,5	33	91	53	36	8
A3387-8	8	33	91	53	36	8
A3387-8.5	8,5	41	103	61	40	10
A3387-9	9	41	103	61	40	10
A3387-10	10	41	103	61	40	10
A3387-10.2	10,2	47	118	71	45	12
A3387-10.5	10,5	47	118	71	45	12
A3387-11	11	47	118	71	45	12
A3387-11.5	11,5	47	118	71	45	12
A3387-12	12	47	118	71	45	12
A3387-12.5	12,5	49	124	77	45	14
A3387-13	13	49	124	77	45	14
A3387-14	14	49	124	77	45	14
A3387-15	15	59	133	83	48	16
A3387-15.5	15,5	59	133	83	48	16
A3387-16	16	59	133	83	48	16
A3387-17	17	66	143	93	48	18
A3387-17.5	17,5	66	143	93	48	18
A3387-18	18	66	143	93	48	18
A3387-19.5	19,5	71	153	101	50	20
A3387-20	20	71	153	101	50	20
