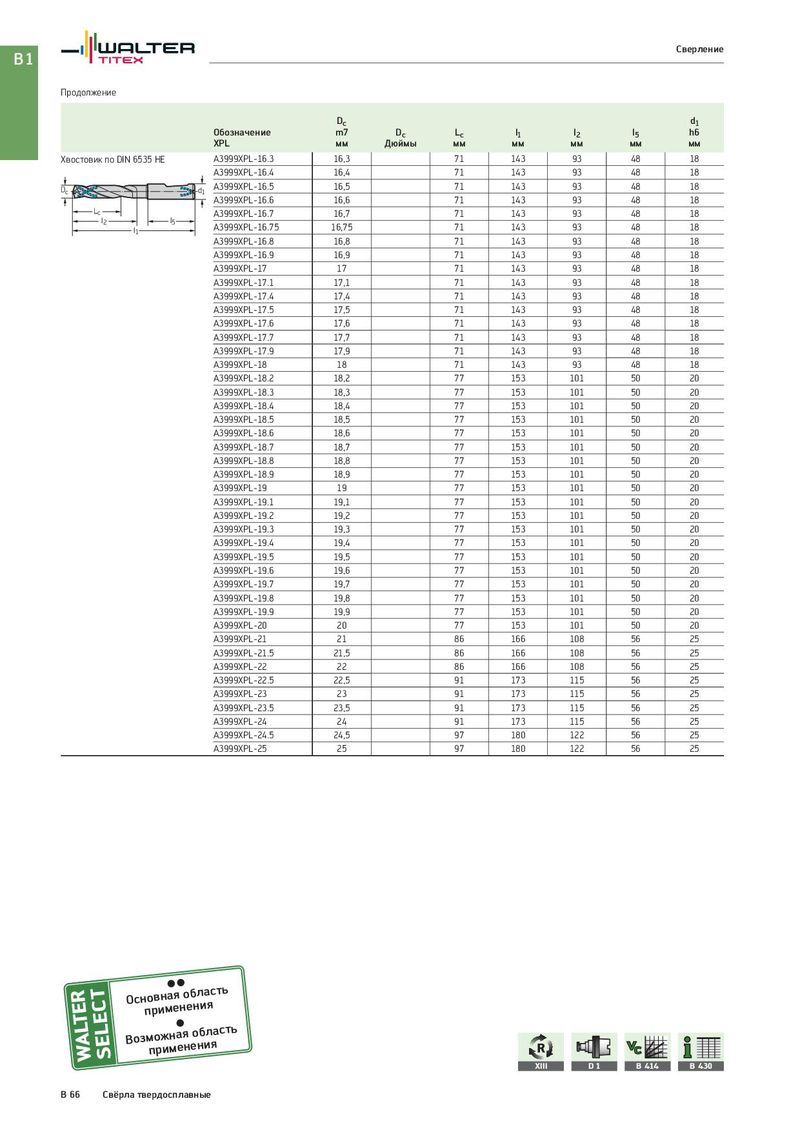

Общий каталог Walter 2017 - страница 580
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
D d c 1
| Обозначение | m7 | Dc | Lc | l1 | l2 | l5 | h6 | |
| XPL | мм | Дюймы | мм | мм | мм | мм | мм | |
| Хвостовик по DIN 6535 HE | A3999XPL-16.3 | 16,3 | 71 | 143 | 93 | 48 | 18 | |
| A3999XPL-16.4 | 16,4 | 71 | 143 | 93 | 48 | 18 | ||
| A3999XPL-16.5 | 16,5 | 71 | 143 | 93 | 48 | 18 |
Dc d1
| A3999XPL-16.6 | 16,6 | 71 | 143 | 93 | 48 | 18 | |
| Lc | A3999XPL-16.7 | 16,7 | 71 | 143 | 93 | 48 | 18 |
l 2 l5
A3999XPL-16.75 16,75 71 143 93 48 18
l1
| A3999XPL-16.8 | 16,8 | 71 | 143 | 93 | 48 | 18 |
| A3999XPL-16.9 | 16,9 | 71 | 143 | 93 | 48 | 18 |
| A3999XPL-17 | 17 | 71 | 143 | 93 | 48 | 18 |
| A3999XPL-17.1 | 17,1 | 71 | 143 | 93 | 48 | 18 |
| A3999XPL-17.4 | 17,4 | 71 | 143 | 93 | 48 | 18 |
| A3999XPL-17.5 | 17,5 | 71 | 143 | 93 | 48 | 18 |
| A3999XPL-17.6 | 17,6 | 71 | 143 | 93 | 48 | 18 |
| A3999XPL-17.7 | 17,7 | 71 | 143 | 93 | 48 | 18 |
| A3999XPL-17.9 | 17,9 | 71 | 143 | 93 | 48 | 18 |
| A3999XPL-18 | 18 | 71 | 143 | 93 | 48 | 18 |
| A3999XPL-18.2 | 18,2 | 77 | 153 | 101 | 50 | 20 |
| A3999XPL-18.3 | 18,3 | 77 | 153 | 101 | 50 | 20 |
| A3999XPL-18.4 | 18,4 | 77 | 153 | 101 | 50 | 20 |
| A3999XPL-18.5 | 18,5 | 77 | 153 | 101 | 50 | 20 |
| A3999XPL-18.6 | 18,6 | 77 | 153 | 101 | 50 | 20 |
| A3999XPL-18.7 | 18,7 | 77 | 153 | 101 | 50 | 20 |
| A3999XPL-18.8 | 18,8 | 77 | 153 | 101 | 50 | 20 |
| A3999XPL-18.9 | 18,9 | 77 | 153 | 101 | 50 | 20 |
| A3999XPL-19 | 19 | 77 | 153 | 101 | 50 | 20 |
| A3999XPL-19.1 | 19,1 | 77 | 153 | 101 | 50 | 20 |
| A3999XPL-19.2 | 19,2 | 77 | 153 | 101 | 50 | 20 |
| A3999XPL-19.3 | 19,3 | 77 | 153 | 101 | 50 | 20 |
| A3999XPL-19.4 | 19,4 | 77 | 153 | 101 | 50 | 20 |
| A3999XPL-19.5 | 19,5 | 77 | 153 | 101 | 50 | 20 |
| A3999XPL-19.6 | 19,6 | 77 | 153 | 101 | 50 | 20 |
| A3999XPL-19.7 | 19,7 | 77 | 153 | 101 | 50 | 20 |
| A3999XPL-19.8 | 19,8 | 77 | 153 | 101 | 50 | 20 |
| A3999XPL-19.9 | 19,9 | 77 | 153 | 101 | 50 | 20 |
| A3999XPL-20 | 20 | 77 | 153 | 101 | 50 | 20 |
| A3999XPL-21 | 21 | 86 | 166 | 108 | 56 | 25 |
| A3999XPL-21.5 | 21,5 | 86 | 166 | 108 | 56 | 25 |
| A3999XPL-22 | 22 | 86 | 166 | 108 | 56 | 25 |
| A3999XPL-22.5 | 22,5 | 91 | 173 | 115 | 56 | 25 |
| A3999XPL-23 | 23 | 91 | 173 | 115 | 56 | 25 |
| A3999XPL-23.5 | 23,5 | 91 | 173 | 115 | 56 | 25 |
| A3999XPL-24 | 24 | 91 | 173 | 115 | 56 | 25 |
| A3999XPL-24.5 | 24,5 | 97 | 180 | 122 | 56 | 25 |
| A3999XPL-25 | 25 | 97 | 180 | 122 | 56 | 25 |
