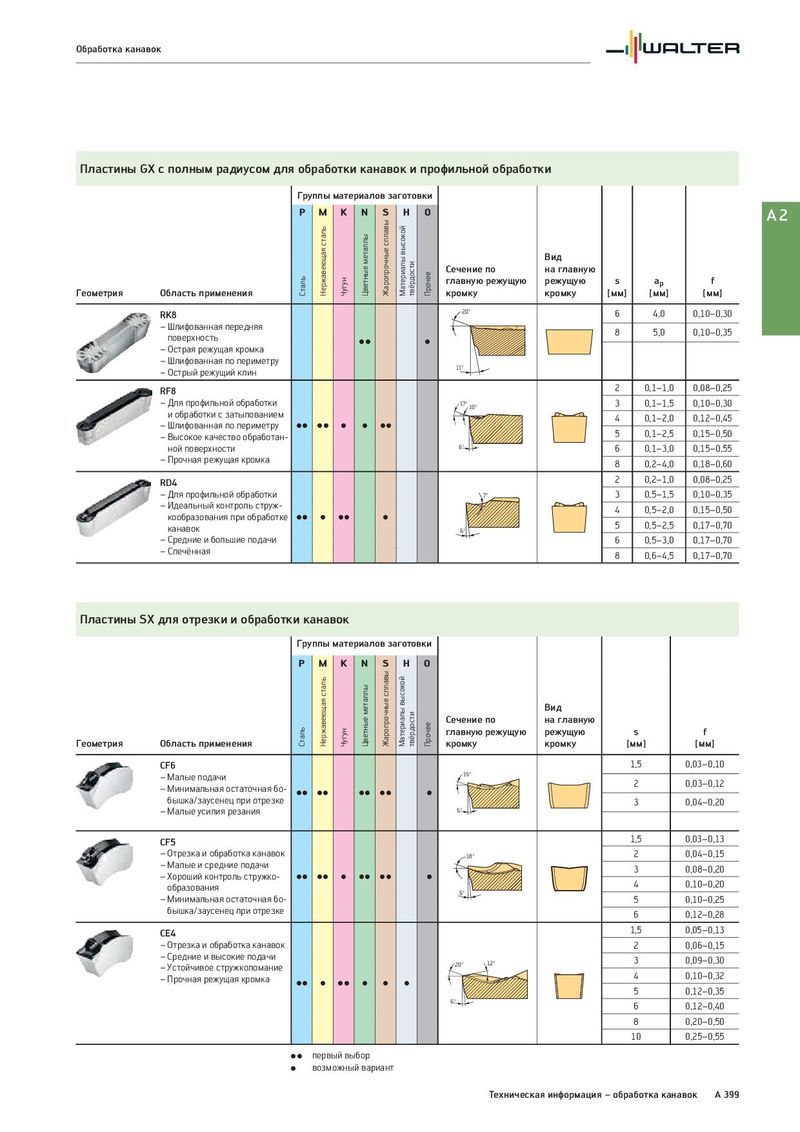

Обработка канавок Пластины GX с полным радиусом для обработки канавок и профильной обработки Группы материалов заготовки P M K N S H O A2 Нержавеющая сталь Цветные металлы Жаропрочные сплавы Материалы высокой твёрдости Вид Прочее Сечение по на главную Сталь Чугун главную режущую режущую s ap f Геометрия Область применения кромку кромку [мм] [мм] [мм] RK8 20° 6 4,0 0,10–0,30 – Шлифованная передняя 8 5,0 0,10–0,35 поверхность CC C – Острая режущая кромка – Шлифованная по периметру – Острый режущий клин 11° RF8 2 0,1–1,0 0,08–0,25 – Для профильной обработки 17° 10° 3 0,1–1,5 0,10–0,30 и обработки с затылованием 4 0,1–2,0 0,12–0,45 – Шлифованная по периметру CC CC C C CC – Высокое качество обработан- 5 0,1–2,5 0,15–0,50 ной поверхности 6° 6 0,1–3,0 0,15–0,55 – Прочная режущая кромка 8 0,2–4,0 0,18–0,60 RD4 2 0,2–1,0 0,08–0,25 – Для профильной обработки 7° 3 0,5–1,5 0,10–0,35 – Идеальный контроль струж- 4 0,5–2,0 0,15–0,50 кообразования при обработке CC C CC C канавок 6° 5 0,5–2,5 0,17–0,70 – Средние и большие подачи 6 0,5–3,0 0,17–0,70 – Спечённая 8 0,6–4,5 0,17–0,70 Пластины SX для отрезки и обработки канавок Группы материалов заготовки P M K N S H O Нержавеющая сталь Цветные металлы Жаропрочные сплавы Материалы высокой твёрдости Вид Прочее Сечение по на главную Сталь Чугун главную режущую режущую s f Геометрия Область применения кромку кромку [мм] [мм] CF6 1,5 0,03–0,10 – Малые подачи 19° – Минимальная остаточная бо- 2 0,03–0,12 CC CC CC CC C бышка/заусенец при отрезке 3 0,04–0,20 – Малые усилия резания 6° CF5 1,5 0,03–0,13 – Отрезка и обработка канавок 18° 2 0,04–0,15 – Малые и средние подачи 3 0,08–0,20 – Хороший контроль стружко- CC CC C CC CC C образования 4 0,10–0,20 – Минимальная остаточная бо- 6° 5 0,10–0,25 бышка/заусенец при отрезке 6 0,12–0,28 CE4 1,5 0,05–0,13 – Отрезка и обработка канавок 2 0,06–0,15 – Средние и высокие подачи 3 0,09–0,30 – Устойчивое стружколомание 20° 12° – Прочная режущая кромка 4 0,10–0,32 CC C CC C C C 5 0,12–0,35 6° 6 0,12–0,40 8 0,20–0,50 10 0,25–0,55 CC первый выбор C возможный вариант Техническая информация – обработка канавок A 399
