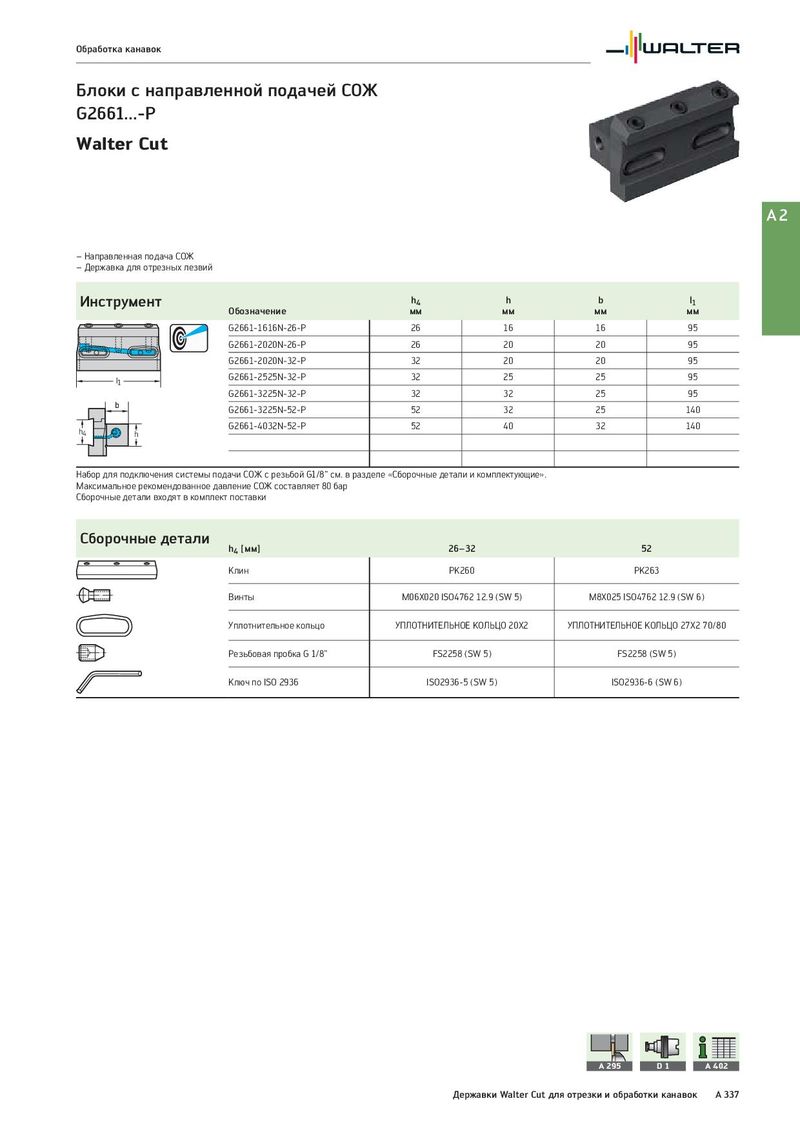

Обработка канавок Блоки с направленной подачей СОЖ G2661...-P Walter Cut A2 – Направленная подача СОЖ – Державка для отрезных лезвий Инструмент h4 h b l1 Обозначение мм мм мм мм G2661-1616N-26-P 26 16 16 95 G2661-2020N-26-P 26 20 20 95 G2661-2020N-32-P 32 20 20 95 G2661-2525N-32-P 32 25 25 95 G2661-3225N-32-P 32 32 25 95 G2661-3225N-52-P 52 32 25 140 h4 G2661-4032N-52-P 52 40 32 140 h Набор для подключения системы подачи СОЖ с резьбой G1/8“ см. в разделе «Сборочные детали и комплектующие». Максимальное рекомендованное давление СОЖ составляет 80 бар Сборочные детали входят в комплект поставки Сборочные детали h4 [мм] 26–32 52 Клин PK260 PK263 Винты M06X020 ISO4762 12.9 (SW 5) M8X025 ISO4762 12.9 (SW 6) Уплотнительное кольцо УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 20X2 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 27X2 70/80 Резьбовая пробка G 1/8" FS2258 (SW 5) FS2258 (SW 5) Ключ по ISO 2936 ISO2936-5 (SW 5) ISO2936-6 (SW 6) A 295 D1 A 402 Державки Walter Cut для отрезки и обработки канавок A 337
