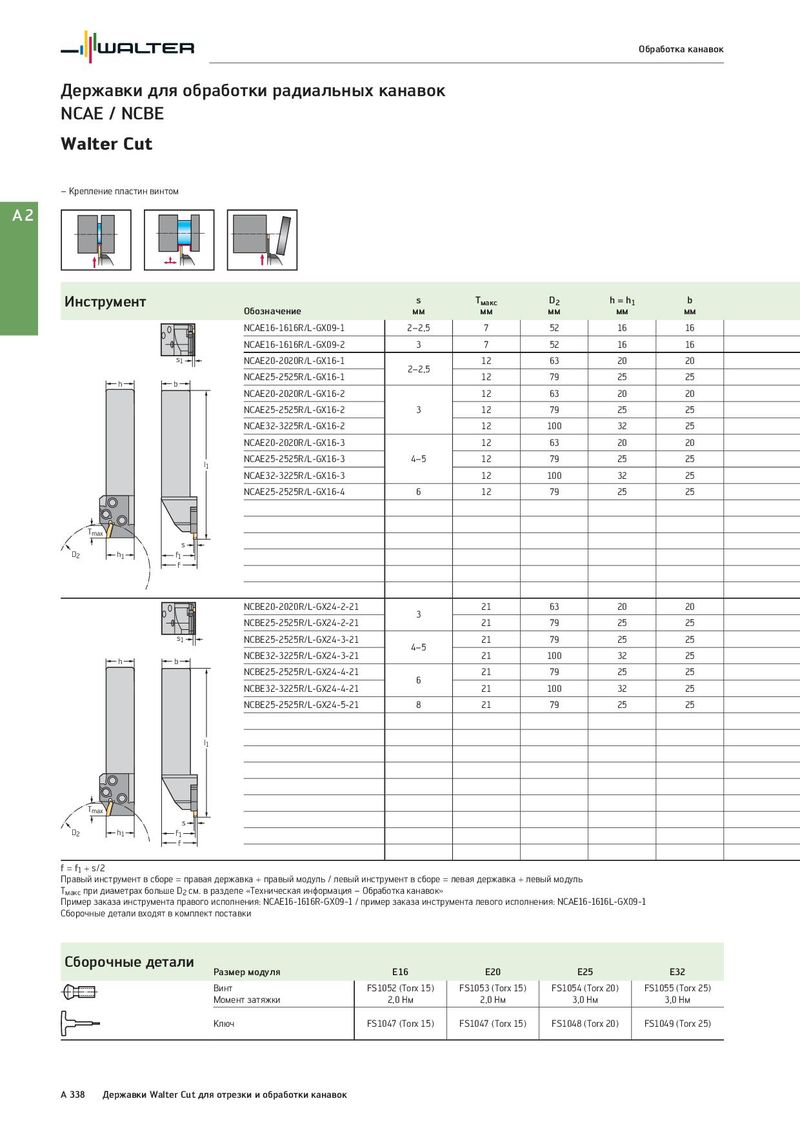

Общий каталог Walter 2017 - страница 354

Обработка канавок Державки для обработки радиальных канавок NCAE / NCBE Walter Cut – Крепление пластин винтом A2 Инструмент s Tмакс D2 h = h1 b Обозначение мм мм мм мм мм NCAE16-1616R/L-GX09-1 2–2,5 7 52 16 16 NCAE16-1616R/L-GX09-2 3 7 52 16 16 s1 NCAE20-2020R/L-GX16-1 12 63 20 20 2–2,5 h b NCAE25-2525R/L-GX16-1 12 79 25 25 NCAE20-2020R/L-GX16-2 12 63 20 20 NCAE25-2525R/L-GX16-2 3 12 79 25 25 NCAE32-3225R/L-GX16-2 12 100 32 25 NCAE20-2020R/L-GX16-3 12 63 20 20 l1 NCAE25-2525R/L-GX16-3 4–5 12 79 25 25 NCAE32-3225R/L-GX16-3 12 100 32 25 NCAE25-2525R/L-GX16-4 6 12 79 25 25 Tmax s D2 h1 f1 f NCBE20-2020R/L-GX24-2-21 21 63 20 20 3 NCBE25-2525R/L-GX24-2-21 21 79 25 25 s1 NCBE25-2525R/L-GX24-3-21 21 79 25 25 4–5 h b NCBE32-3225R/L-GX24-3-21 21 100 32 25 NCBE25-2525R/L-GX24-4-21 21 79 25 25 6 NCBE32-3225R/L-GX24-4-21 21 100 32 25 NCBE25-2525R/L-GX24-5-21 8 21 79 25 25 l1 Tmax s D2 h1 f1 f f = f1 + s/2 Правый инструмент в сборе = правая державка + правый модуль / левый инструмент в сборе = левая державка + левый модуль Tмакс при диаметрах больше D2 см. в разделе «Техническая информация – Обработка канавок» Пример заказа инструмента правого исполнения: NCAE16-1616R-GX09-1 / пример заказа инструмента левого исполнения: NCAE16-1616L-GX09-1 Сборочные детали входят в комплект поставки Сборочные детали Размер модуля E16 E20 E25 E32 Винт FS1052 (Torx 15) FS1053 (Torx 15) FS1054 (Torx 20) FS1055 (Torx 25) Момент затяжки 2,0 Нм 2,0 Нм 3,0 Нм 3,0 Нм Ключ FS1047 (Torx 15) FS1047 (Torx 15) FS1048 (Torx 20) FS1049 (Torx 25) A 338 Державки Walter Cut для отрезки и обработки канавок
