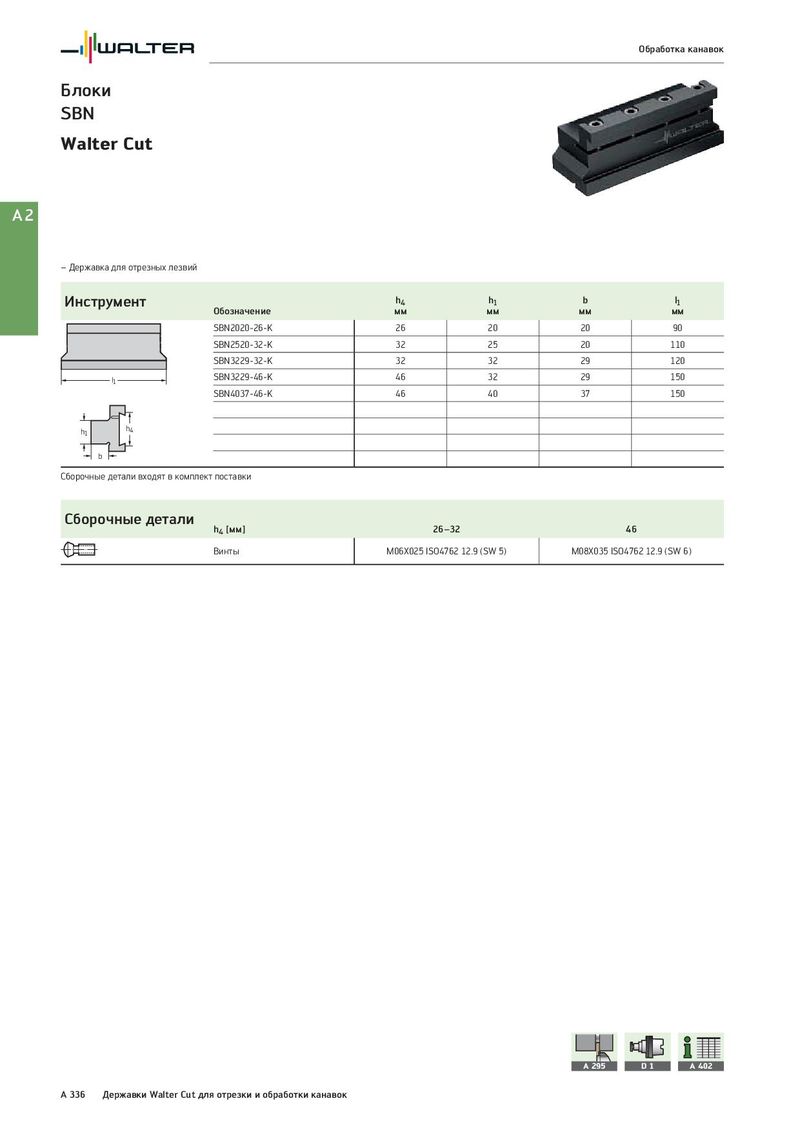

Общий каталог Walter 2017 - страница 352

Обработка канавок Блоки SBN Walter Cut A2 – Державка для отрезных лезвий Инструмент h4 h1 b l1 Обозначение мм мм мм мм SBN2020-26-K 26 20 20 90 SBN2520-32-K 32 25 20 110 SBN3229-32-K 32 32 29 120 l1 SBN3229-46-K 46 32 29 150 SBN4037-46-K 46 40 37 150 h1 h4 b Сборочные детали входят в комплект поставки Сборочные детали h4 [мм] 26–32 46 Винты M06X025 ISO4762 12.9 (SW 5) M08X035 ISO4762 12.9 (SW 6) A 295 D1 A 402 A 336 Державки Walter Cut для отрезки и обработки канавок
