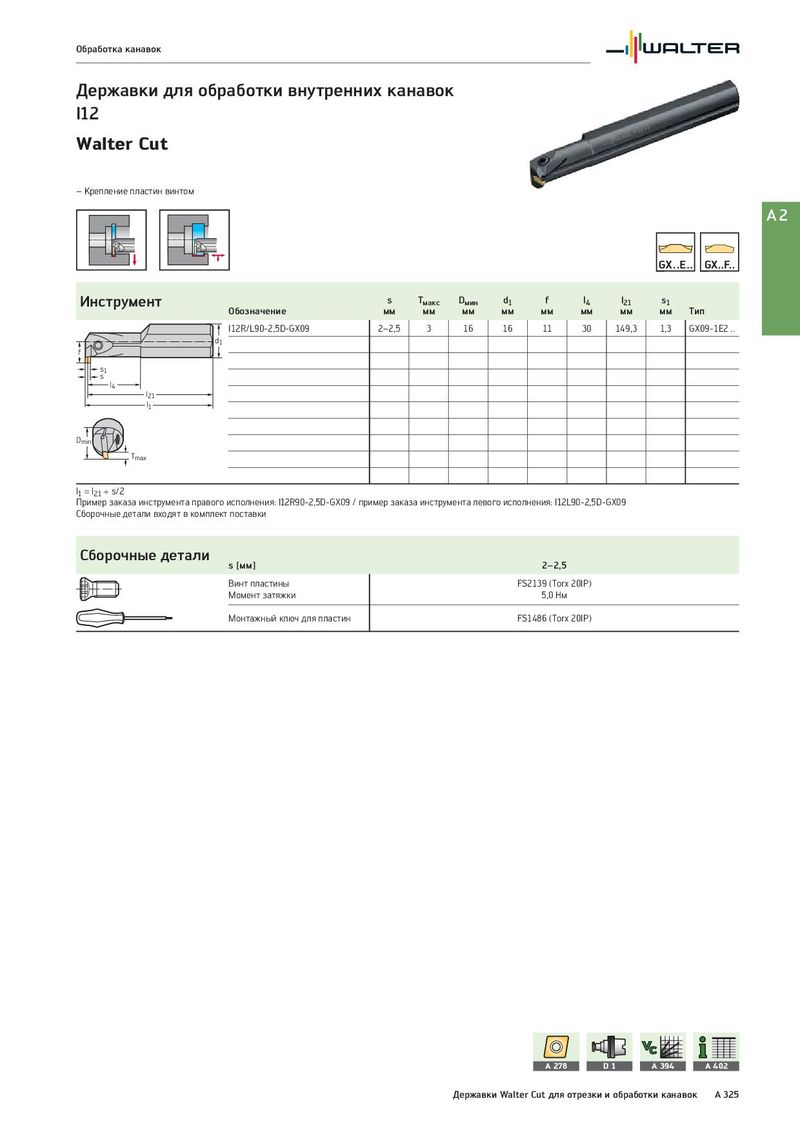

Общий каталог Walter 2017 - страница 341

Обработка канавок Державки для обработки внутренних канавок I12 Walter Cut – Крепление пластин винтом A2 Инструмент s Tмакс Dмин d1 f l4 l21 s1 Обозначение мм мм мм мм мм мм мм мм Тип I12R/L90-2,5D-GX09 2–2,5 3 16 16 11 30 149,3 1,3 GX09-1E2 .. d1 f s1 s l4 l21 l1 Dmin Tmax l1 = l21 + s/2 Пример заказа инструмента правого исполнения: I12R90-2,5D-GX09 / пример заказа инструмента левого исполнения: I12L90-2,5D-GX09 Сборочные детали входят в комплект поставки Сборочные детали s [мм] 2–2,5 Винт пластины FS2139 (Torx 20IP) Момент затяжки 5,0 Нм Монтажный ключ для пластин FS1486 (Torx 20IP) A 278 D1 A 394 A 402 Державки Walter Cut для отрезки и обработки канавок A 325
