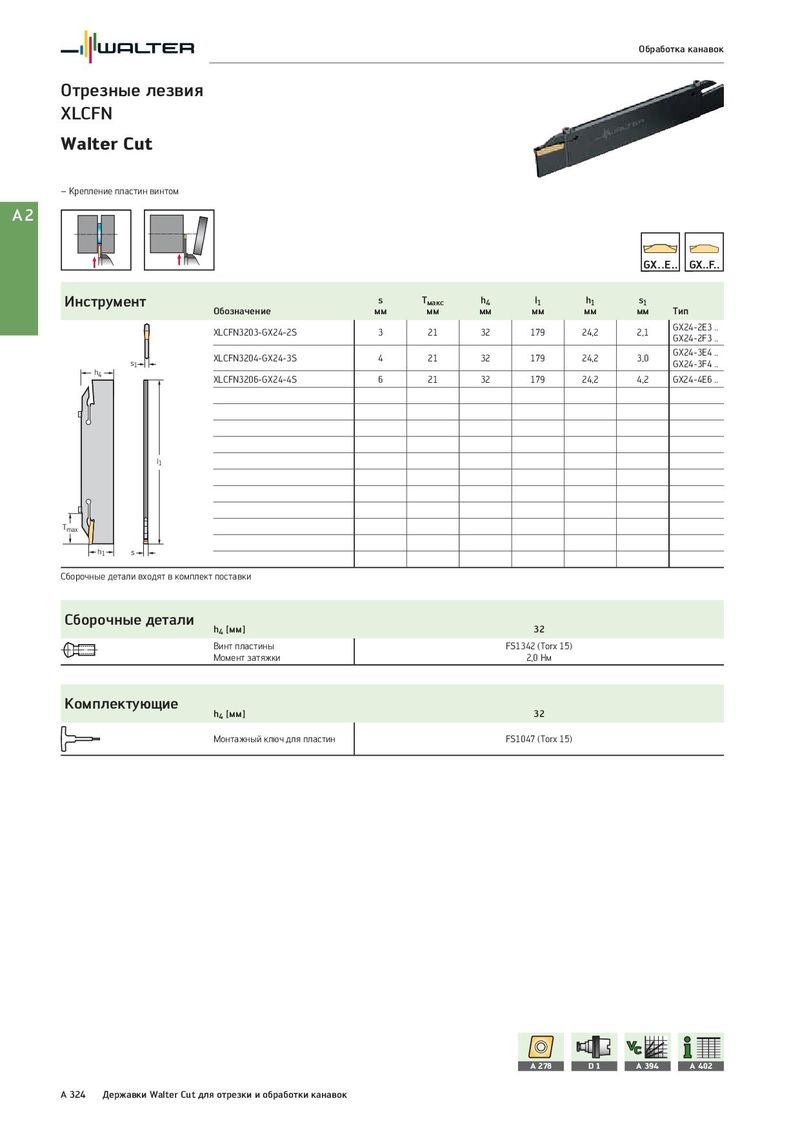

Общий каталог Walter 2017 - страница 340

Обработка канавок Отрезные лезвия XLCFN Walter Cut – Крепление пластин винтом A2 Инструмент s Tмакс h4 l1 h1 s1 Обозначение мм мм мм мм мм мм Тип XLCFN3203-GX24-2S 3 21 32 179 24,2 2,1 GX24-2E3 .. GX24-2F3 .. XLCFN3204-GX24-3S 4 21 32 179 24,2 3,0 GX24-3E4 .. s1 GX24-3F4 .. h4 XLCFN3206-GX24-4S 6 21 32 179 24,2 4,2 GX24-4E6 .. l1 Tmax h1 s Сборочные детали входят в комплект поставки Сборочные детали h4 [мм] 32 Винт пластины FS1342 (Torx 15) Момент затяжки 2,0 Нм Комплектующие h4 [мм] 32 Монтажный ключ для пластин FS1047 (Torx 15) A 278 D1 A 394 A 402 A 324 Державки Walter Cut для отрезки и обработки канавок
