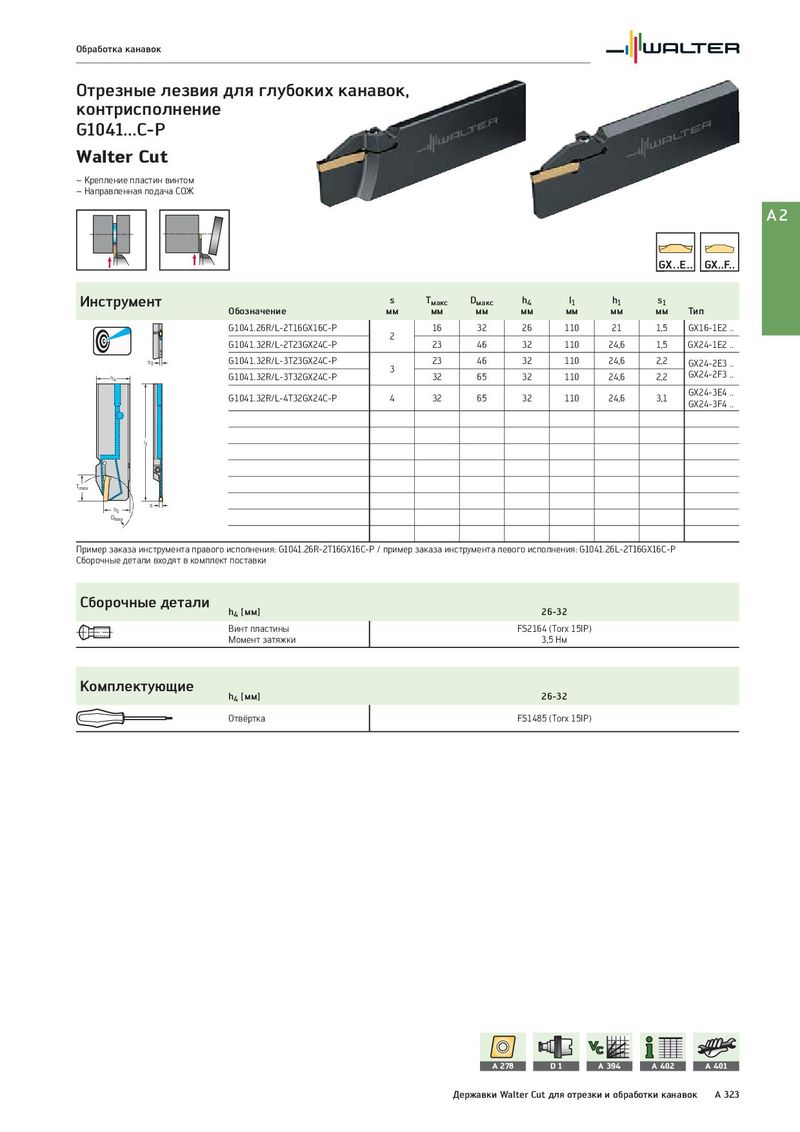

Общий каталог Walter 2017 - страница 339

Обработка канавок Отрезные лезвия для глубоких канавок, контрисполнение G1041...C-P Walter Cut – Крепление пластин винтом – Направленная подача СОЖ A2 Инструмент s Tмакс Dмакс h4 l1 h1 s1 Обозначение мм мм мм мм мм мм мм Тип G1041.26R/L-2T16GX16C-P 16 32 26 110 21 1,5 GX16-1E2 .. 2 G1041.32R/L-2T23GX24C-P 23 46 32 110 24,6 1,5 GX24-1E2 .. s1 G1041.32R/L-3T23GX24C-P 23 46 32 110 24,6 2,2 GX24-2E3 .. 3 GX24-2F3 .. h4 G1041.32R/L-3T32GX24C-P 32 65 32 110 24,6 2,2 G1041.32R/L-4T32GX24C-P 4 32 65 32 110 24,6 3,1 GX24-3E4 .. GX24-3F4 .. l1 Tmax h1 s Dmax Пример заказа инструмента правого исполнения: G1041.26R-2T16GX16C-P / пример заказа инструмента левого исполнения: G1041.26L-2T16GX16C-P Сборочные детали входят в комплект поставки Сборочные детали h4 [мм] 26-32 Винт пластины FS2164 (Torx 15IP) Момент затяжки 3,5 Нм Комплектующие h4 [мм] 26-32 Отвёртка FS1485 (Torx 15IP) A 278 D1 A 394 A 402 A 401 Державки Walter Cut для отрезки и обработки канавок A 323
