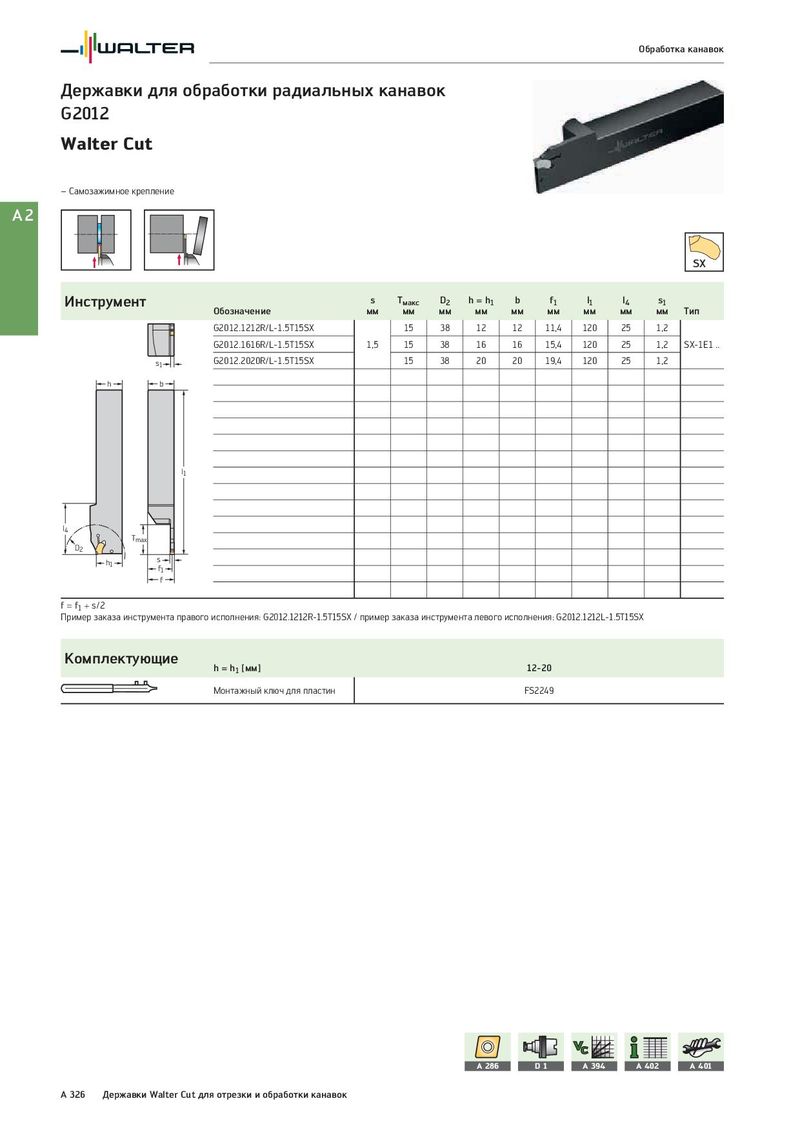

Обработка канавок Державки для обработки радиальных канавок G2012 Walter Cut – Самозажимное крепление A2 SX Инструмент s Tмакс D2 h = h1 b f1 l1 l4 s1 Обозначение мм мм мм мм мм мм мм мм мм Тип G2012.1212R/L-1.5T15SX 15 38 12 12 11,4 120 25 1,2 G2012.1616R/L-1.5T15SX 1,5 15 38 16 16 15,4 120 25 1,2 SX-1E1 .. s1 G2012.2020R/L-1.5T15SX 15 38 20 20 19,4 120 25 1,2 h b l1 l4 Tmax D2 h1 s f1 f f = f1 + s/2 Пример заказа инструмента правого исполнения: G2012.1212R-1.5T15SX / пример заказа инструмента левого исполнения: G2012.1212L-1.5T15SX Комплектующие h = h1 [мм] 12-20 Монтажный ключ для пластин FS2249 A 286 D1 A 394 A 402 A 401 A 326 Державки Walter Cut для отрезки и обработки канавок
