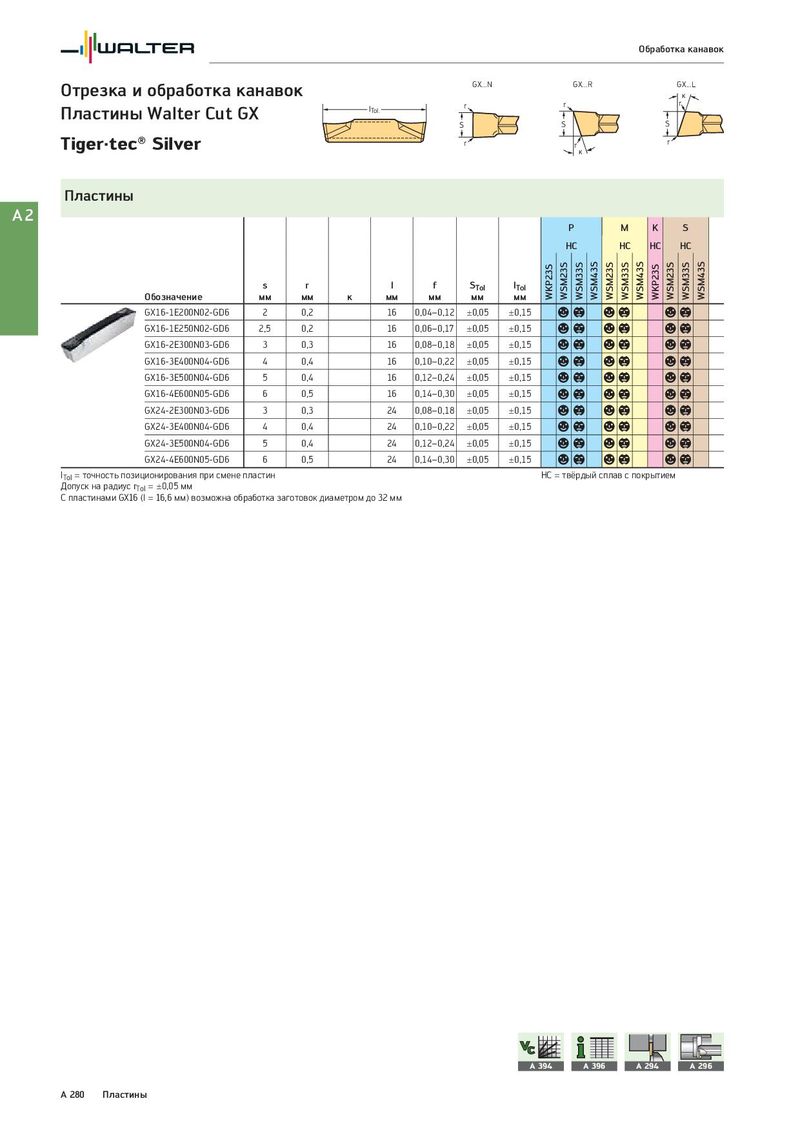

Обработка канавок Отрезка и обработка канавок GX...N GX...R GX...L κ Пластины Walter Cut GX lTol. r r r S S S Tiger·tec® Silver r r r κ Пластины A2 P M K S HC HC HC HC s r l f STol lTol WKP23S WSM23S WSM33S WSM43S WSM23S WSM33S WSM43S WKP23S WSM23S WSM33S WSM43S Обозначение мм мм κ мм мм мм мм GX16-1E200N02-GD6 2 0,2 16 0,04–0,12 ±0,05 ±0,15 ab ab a b GX16-1E250N02-GD6 2,5 0,2 16 0,06–0,17 ±0,05 ±0,15 ab ab a b GX16-2E300N03-GD6 3 0,3 16 0,08–0,18 ±0,05 ±0,15 ab ab a b GX16-3E400N04-GD6 4 0,4 16 0,10–0,22 ±0,05 ±0,15 ab ab a b GX16-3E500N04-GD6 5 0,4 16 0,12–0,24 ±0,05 ±0,15 ab ab a b GX16-4E600N05-GD6 6 0,5 16 0,14–0,30 ±0,05 ±0,15 ab ab a b GX24-2E300N03-GD6 3 0,3 24 0,08–0,18 ±0,05 ±0,15 ab ab a b GX24-3E400N04-GD6 4 0,4 24 0,10–0,22 ±0,05 ±0,15 ab ab a b GX24-3E500N04-GD6 5 0,4 24 0,12–0,24 ±0,05 ±0,15 ab ab a b GX24-4E600N05-GD6 6 0,5 24 0,14–0,30 ±0,05 ±0,15 ab ab a b lTol = точность позиционирования при смене пластин HC = твёрдый сплав с покрытием Допуск на радиус rTol = ±0,05 мм С пластинами GX16 (l = 16,6 мм) возможна обработка заготовок диаметром до 32 мм A 394 A 396 A 294 A 296 A 280 Пластины
