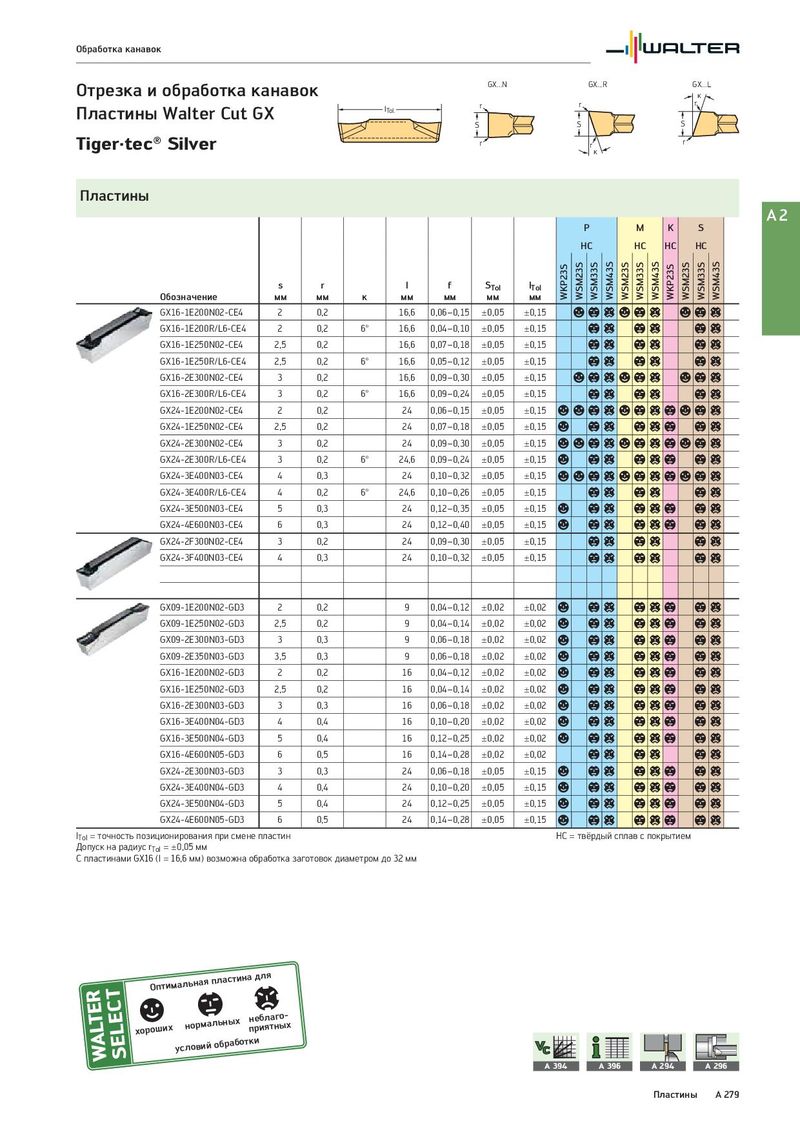

Обработка канавок Отрезка и обработка канавок GX...N GX...R GX...L κ Пластины Walter Cut GX lTol. r r r S S S Tiger·tec® Silver r r r κ Пластины A2 P M K S HC HC HC HC s r l f STol lTol WKP23S WSM23S WSM33S WSM43S WSM23S WSM33S WSM43S WKP23S WSM23S WSM33S WSM43S Обозначение мм мм κ мм мм мм мм GX16-1E200N02-CE4 2 0,2 16,6 0,06–0,15 ±0,05 ±0,15 a b c a b c a b c GX16-1E200R/L6-CE4 2 0,2 6° 16,6 0,04–0,10 ±0,05 ±0,15 b c b c b c GX16-1E250N02-CE4 2,5 0,2 16,6 0,07–0,18 ±0,05 ±0,15 b c b c b c GX16-1E250R/L6-CE4 2,5 0,2 6° 16,6 0,05–0,12 ±0,05 ±0,15 b c b c b c GX16-2E300N02-CE4 3 0,2 16,6 0,09–0,30 ±0,05 ±0,15 a b c a b c a b c GX16-2E300R/L6-CE4 3 0,2 6° 16,6 0,09–0,24 ±0,05 ±0,15 b c b c b c GX24-1E200N02-CE4 2 0,2 24 0,06–0,15 ±0,05 ±0,15 a a b c a b c b a b c GX24-1E250N02-CE4 2,5 0,2 24 0,07–0,18 ±0,05 ±0,15 a b c b c b b c GX24-2E300N02-CE4 3 0,2 24 0,09–0,30 ±0,05 ±0,15 a a b c a b c b a b c GX24-2E300R/L6-CE4 3 0,2 6° 24,6 0,09–0,24 ±0,05 ±0,15 a b c b c b b c GX24-3E400N03-CE4 4 0,3 24 0,10–0,32 ±0,05 ±0,15 a a b c a b c b a b c GX24-3E400R/L6-CE4 4 0,2 6° 24,6 0,10–0,26 ±0,05 ±0,15 b c b c b c GX24-3E500N03-CE4 5 0,3 24 0,12–0,35 ±0,05 ±0,15 a b c b c b b c GX24-4E600N03-CE4 6 0,3 24 0,12–0,40 ±0,05 ±0,15 a b c b c b b c GX24-2F300N02-CE4 3 0,2 24 0,09–0,30 ±0,05 ±0,15 b c b c b c GX24-3F400N03-CE4 4 0,3 24 0,10–0,32 ±0,05 ±0,15 b c b c b c GX09-1E200N02-GD3 2 0,2 9 0,04–0,12 ±0,02 ±0,02 a bc b cb b c GX09-1E250N02-GD3 2,5 0,2 9 0,04–0,14 ±0,02 ±0,02 a bc b cb b c GX09-2E300N03-GD3 3 0,3 9 0,06–0,18 ±0,02 ±0,02 a bc b cb b c GX09-2E350N03-GD3 3,5 0,3 9 0,06–0,18 ±0,02 ±0,02 a bc b cb b c GX16-1E200N02-GD3 2 0,2 16 0,04–0,12 ±0,02 ±0,02 a bc b cb b c GX16-1E250N02-GD3 2,5 0,2 16 0,04–0,14 ±0,02 ±0,02 a bc b cb b c GX16-2E300N03-GD3 3 0,3 16 0,06–0,18 ±0,02 ±0,02 a bc b cb b c GX16-3E400N04-GD3 4 0,4 16 0,10–0,20 ±0,02 ±0,02 a bc b cb b c GX16-3E500N04-GD3 5 0,4 16 0,12–0,25 ±0,02 ±0,02 a bc b cb b c GX16-4E600N05-GD3 6 0,5 16 0,14–0,28 ±0,02 ±0,02 bc b c b c GX24-2E300N03-GD3 3 0,3 24 0,06–0,18 ±0,05 ±0,15 a bc b cb b c GX24-3E400N04-GD3 4 0,4 24 0,10–0,20 ±0,05 ±0,15 a bc b cb b c GX24-3E500N04-GD3 5 0,4 24 0,12–0,25 ±0,05 ±0,15 a bc b cb b c GX24-4E600N05-GD3 6 0,5 24 0,14–0,28 ±0,05 ±0,15 a bc b cb b c lTol = точность позиционирования при смене пластин HC = твёрдый сплав с покрытием Допуск на радиус rTol = ±0,05 мм С пластинами GX16 (l = 16,6 мм) возможна обработка заготовок диаметром до 32 мм Оптимальная пластина для хороших нормальных пнреиблятангыо-х условий обработки A 394 A 396 A 294 A 296 Пластины A 279
