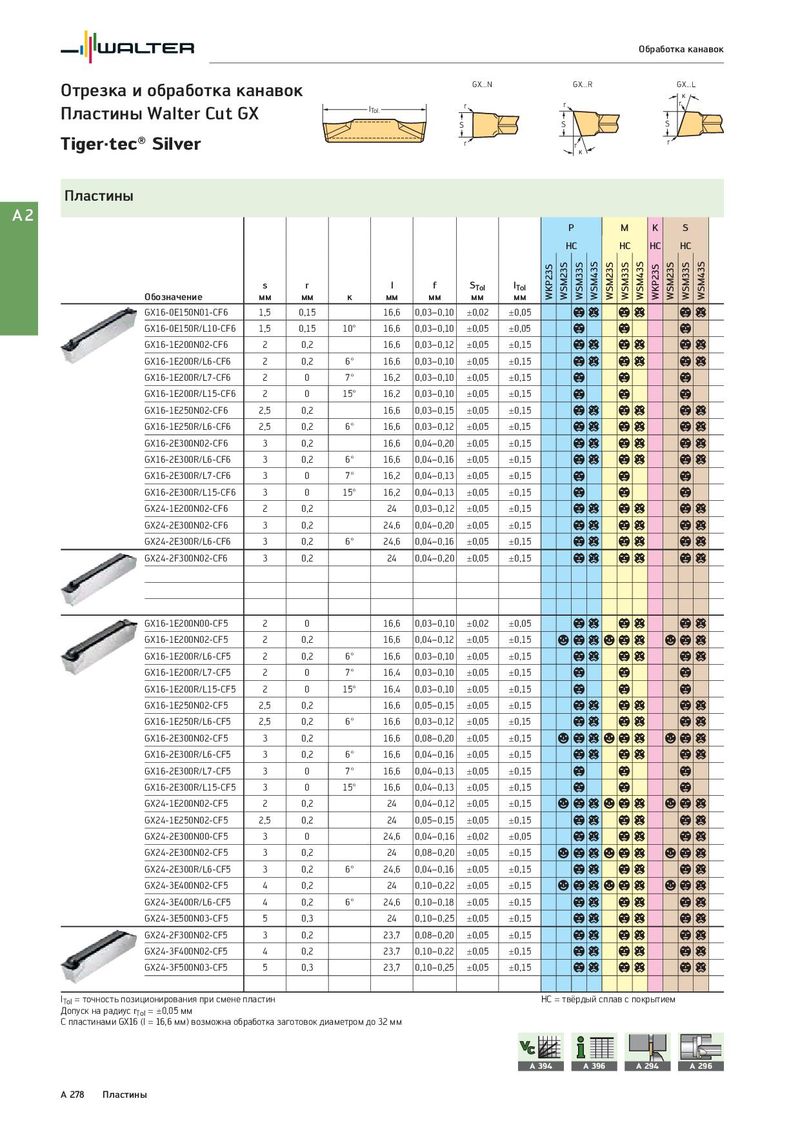

Общий каталог Walter 2017 - страница 294

Обработка канавок Отрезка и обработка канавок GX...N GX...R GX...L κ Пластины Walter Cut GX lTol. r r r S S S Tiger·tec® Silver r r r κ Пластины A2 P M K S HC HC HC HC s r l f STol lTol WKP23S WSM23S WSM33S WSM43S WSM23S WSM33S WSM43S WKP23S WSM23S WSM33S WSM43S Обозначение мм мм κ мм мм мм мм GX16-0E150N01-CF6 1,5 0,15 16,6 0,03–0,10 ±0,02 ±0,05 bc b c b c GX16-0E150R/L10-CF6 1,5 0,15 10° 16,6 0,03–0,10 ±0,05 ±0,05 b b b GX16-1E200N02-CF6 2 0,2 16,6 0,03–0,12 ±0,05 ±0,15 bc b c b c GX16-1E200R/L6-CF6 2 0,2 6° 16,6 0,03–0,10 ±0,05 ±0,15 bc b c b c GX16-1E200R/L7-CF6 2 0 7° 16,2 0,03–0,10 ±0,05 ±0,15 b b b GX16-1E200R/L15-CF6 2 0 15° 16,2 0,03–0,10 ±0,05 ±0,15 b b b GX16-1E250N02-CF6 2,5 0,2 16,6 0,03–0,15 ±0,05 ±0,15 bc b c b c GX16-1E250R/L6-CF6 2,5 0,2 6° 16,6 0,03–0,12 ±0,05 ±0,15 bc b c b c GX16-2E300N02-CF6 3 0,2 16,6 0,04–0,20 ±0,05 ±0,15 bc b c b c GX16-2E300R/L6-CF6 3 0,2 6° 16,6 0,04–0,16 ±0,05 ±0,15 bc b c b c GX16-2E300R/L7-CF6 3 0 7° 16,2 0,04–0,13 ±0,05 ±0,15 b b b GX16-2E300R/L15-CF6 3 0 15° 16,2 0,04–0,13 ±0,05 ±0,15 b b b GX24-1E200N02-CF6 2 0,2 24 0,03–0,12 ±0,05 ±0,15 bc b c b c GX24-2E300N02-CF6 3 0,2 24,6 0,04–0,20 ±0,05 ±0,15 bc b c b c GX24-2E300R/L6-CF6 3 0,2 6° 24,6 0,04–0,16 ±0,05 ±0,15 bc b c b c GX24-2F300N02-CF6 3 0,2 24 0,04–0,20 ±0,05 ±0,15 bc b c b c GX16-1E200N00-CF5 2 0 16,6 0,03–0,10 ±0,02 ±0,05 b c b c b c GX16-1E200N02-CF5 2 0,2 16,6 0,04–0,12 ±0,05 ±0,15 a b c a b c a b c GX16-1E200R/L6-CF5 2 0,2 6° 16,6 0,03–0,10 ±0,05 ±0,15 b c b c b c GX16-1E200R/L7-CF5 2 0 7° 16,4 0,03–0,10 ±0,05 ±0,15 b b b GX16-1E200R/L15-CF5 2 0 15° 16,4 0,03–0,10 ±0,05 ±0,15 b b b GX16-1E250N02-CF5 2,5 0,2 16,6 0,05–0,15 ±0,05 ±0,15 b c b c b c GX16-1E250R/L6-CF5 2,5 0,2 6° 16,6 0,03–0,12 ±0,05 ±0,15 b c b c b c GX16-2E300N02-CF5 3 0,2 16,6 0,08–0,20 ±0,05 ±0,15 a b c a b c a b c GX16-2E300R/L6-CF5 3 0,2 6° 16,6 0,04–0,16 ±0,05 ±0,15 b c b c b c GX16-2E300R/L7-CF5 3 0 7° 16,6 0,04–0,13 ±0,05 ±0,15 b b b GX16-2E300R/L15-CF5 3 0 15° 16,6 0,04–0,13 ±0,05 ±0,15 b b b GX24-1E200N02-CF5 2 0,2 24 0,04–0,12 ±0,05 ±0,15 a b c a b c a b c GX24-1E250N02-CF5 2,5 0,2 24 0,05–0,15 ±0,05 ±0,15 b c b c b c GX24-2E300N00-CF5 3 0 24,6 0,04–0,16 ±0,02 ±0,05 b c b c b c GX24-2E300N02-CF5 3 0,2 24 0,08–0,20 ±0,05 ±0,15 a b c a b c a b c GX24-2E300R/L6-CF5 3 0,2 6° 24,6 0,04–0,16 ±0,05 ±0,15 b c b c b c GX24-3E400N02-CF5 4 0,2 24 0,10–0,22 ±0,05 ±0,15 a b c a b c a b c GX24-3E400R/L6-CF5 4 0,2 6° 24,6 0,10–0,18 ±0,05 ±0,15 b c b c b c GX24-3E500N03-CF5 5 0,3 24 0,10–0,25 ±0,05 ±0,15 b c b c b c GX24-2F300N02-CF5 3 0,2 23,7 0,08–0,20 ±0,05 ±0,15 b c b c b c GX24-3F400N02-CF5 4 0,2 23,7 0,10–0,22 ±0,05 ±0,15 b c b c b c GX24-3F500N03-CF5 5 0,3 23,7 0,10–0,25 ±0,05 ±0,15 b c b c b c lTol = точность позиционирования при смене пластин HC = твёрдый сплав с покрытием Допуск на радиус rTol = ±0,05 мм С пластинами GX16 (l = 16,6 мм) возможна обработка заготовок диаметром до 32 мм A 394 A 396 A 294 A 296 A 278 Пластины
