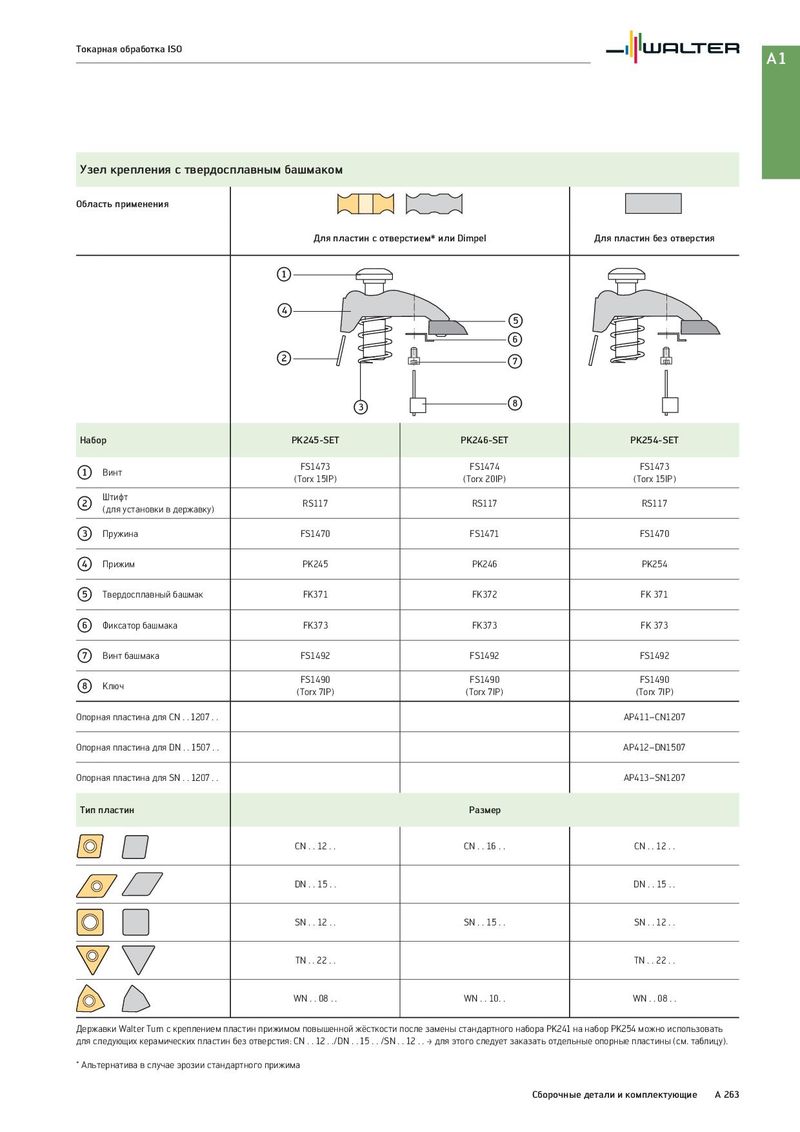

Токарная обработка ISO A1 Узел крепления с твердосплавным башмаком Область применения Для пластин с отверстием* или Dimpel Для пластин без отверстия x { | } y ~ z  Набор PK245-SET PK246-SET PK254-SET x Винт FS1473 FS1474 FS1473 (Torx 15IP) (Torx 20IP) (Torx 15IP) y Штифт RS117 RS117 RS117 (для установки в державку) z Пружина FS1470 FS1471 FS1470 { Прижим PK245 PK246 PK254 | Твердосплавный башмак FK371 FK372 FK 371 } Фиксатор башмака FK373 FK373 FK 373 ~ Винт башмака FS1492 FS1492 FS1492  Ключ FS1490 FS1490 FS1490 (Torx 7IP) (Torx 7IP) (Torx 7IP) Опорная пластина для CN . . 1207 . . AP411–CN1207 Опорная пластина для DN . . 1507 . . AP412–DN1507 Опорная пластина для SN . . 1207 . . AP413–SN1207 Тип пластин Размер CN . . 12 . . CN . . 16 . . CN . . 12 . . DN . . 15 . . DN . . 15 . . SN . . 12 . . SN . . 15 . . SN . . 12 . . TN . . 22 . . TN . . 22 . . WN . . 08 . . WN . . 10. . WN . . 08 . . Державки Walter Turn с креплением пластин прижимом повышенной жёсткости после замены стандартного набора PK241 на набор PK254 можно использовать для следующих керамических пластин без отверстия: CN . . 12 . ./DN . . 15 . . /SN . . 12 . . ‡ для этого следует заказать отдельные опорные пластины (см. таблицу). * Альтернатива в случае эрозии стандартного прижима Сборочные детали и комплектующие A 263
