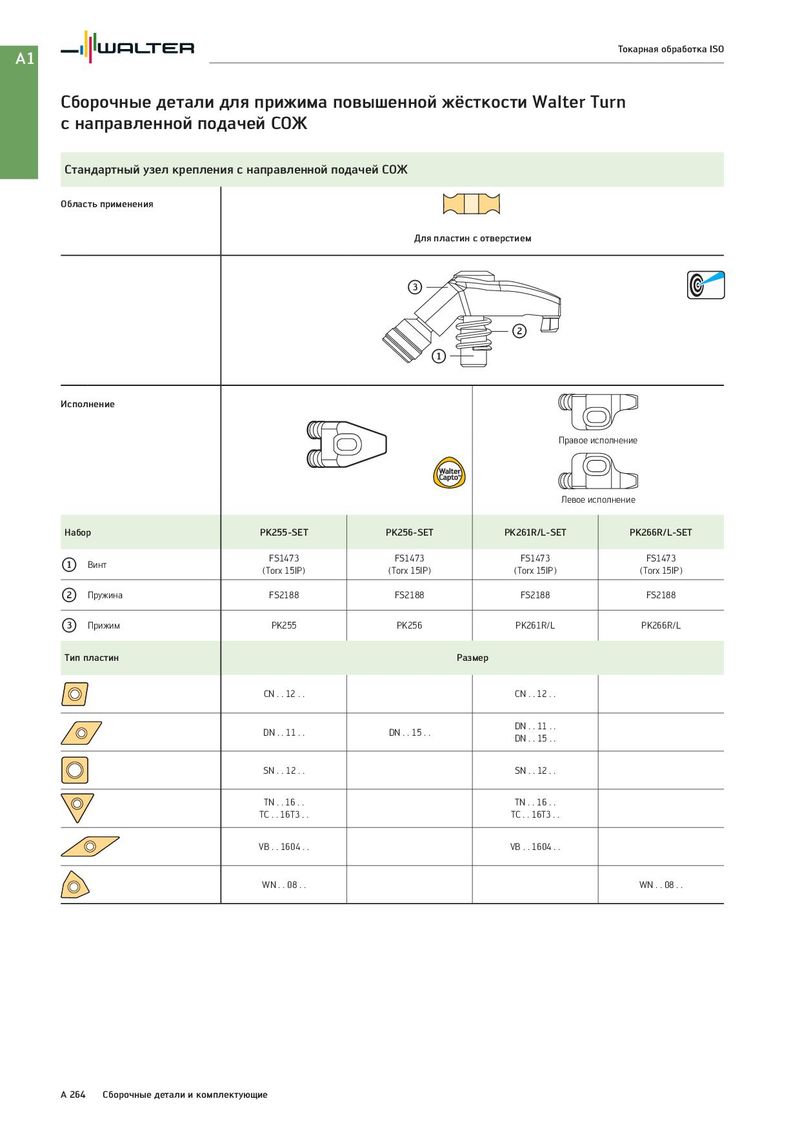

Общий каталог Walter 2017 - страница 280

A1 Токарная обработка ISO Сборочные детали для прижима повышенной жёсткости Walter Turn с направленной подачей СОЖ Стандартный узел крепления с направленной подачей СОЖ Область применения Для пластин с отверстием z y x Исполнение Правое исполнение Левое исполнение Набор PK255-SET PK256-SET PK261R/L-SET PK266R/L-SET x Винт FS1473 FS1473 FS1473 FS1473 (Torx 15IP) (Torx 15IP) (Torx 15IP) (Torx 15IP) y Пружина FS2188 FS2188 FS2188 FS2188 z Прижим PK255 PK256 PK261R/L PK266R/L Тип пластин Размер CN . . 12 . . CN . . 12 . . DN . . 11 . . DN . . 15 . . DN . . 11 . . DN . . 15 . . SN . . 12 . . SN . . 12 . . TN . . 16 . . TN . . 16 . . TC . . 16T3 . . TC . . 16T3 . . VB . . 1604 . . VB . . 1604 . . WN . . 08 . . WN . . 08 . . A 264 Сборочные детали и комплектующие
