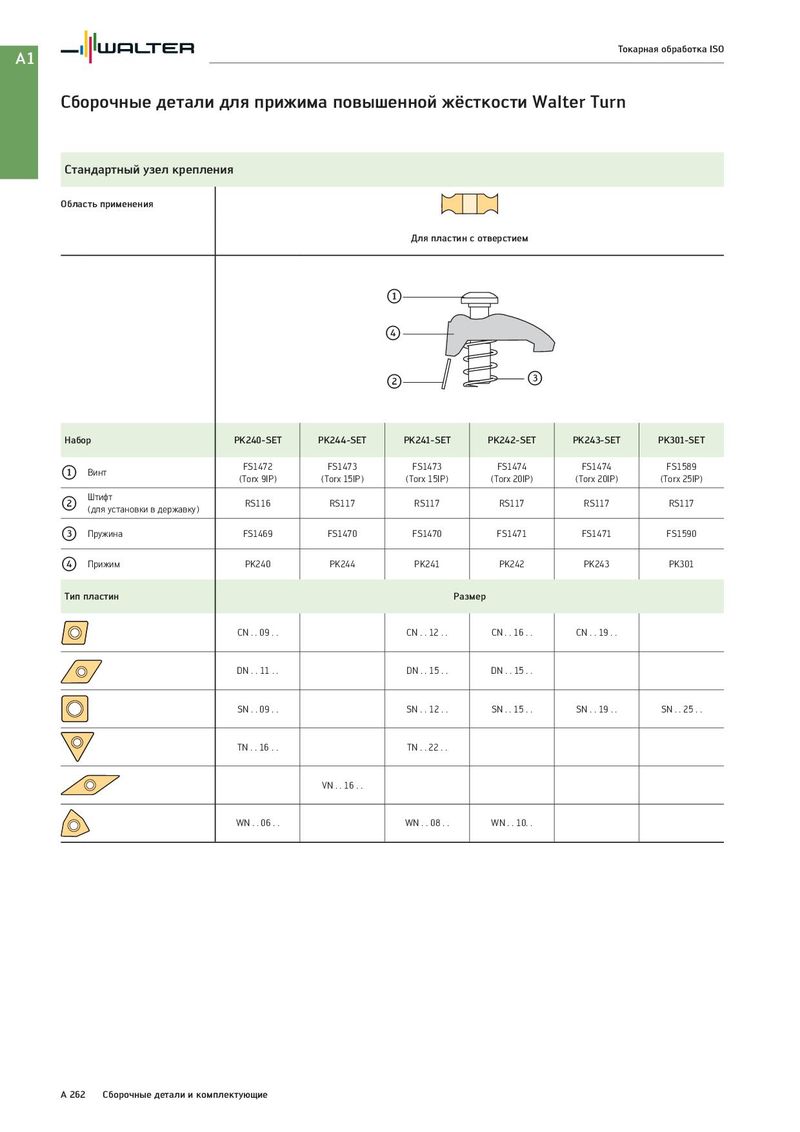

Общий каталог Walter 2017 - страница 278

A1 Токарная обработка ISO Сборочные детали для прижима повышенной жёсткости Walter Turn Стандартный узел крепления Область применения Для пластин с отверстием x { y z Набор PK240-SET PK244-SET PK241-SET PK242-SET PK243-SET PK301-SET x Винт FS1472 FS1473 FS1473 FS1474 FS1474 FS1589 (Torx 9IP) (Torx 15IP) (Torx 15IP) (Torx 20IP) (Torx 20IP) (Torx 25IP) y Штифт RS116 RS117 RS117 RS117 RS117 RS117 (для установки в державку) z Пружина FS1469 FS1470 FS1470 FS1471 FS1471 FS1590 { Прижим PK240 PK244 PK241 PK242 PK243 PK301 Тип пластин Размер CN . . 09 . . CN . . 12 . . CN . . 16 . . CN . . 19 . . DN . . 11 . . DN . . 15 . . DN . . 15 . . SN . . 09 . . SN . . 12 . . SN . . 15 . . SN . . 19 . . SN . . 25 . . TN . . 16 . . TN . . 22 . . VN . . 16 . . WN . . 06 . . WN . . 08 . . WN . . 10. . A 262 Сборочные детали и комплектующие
