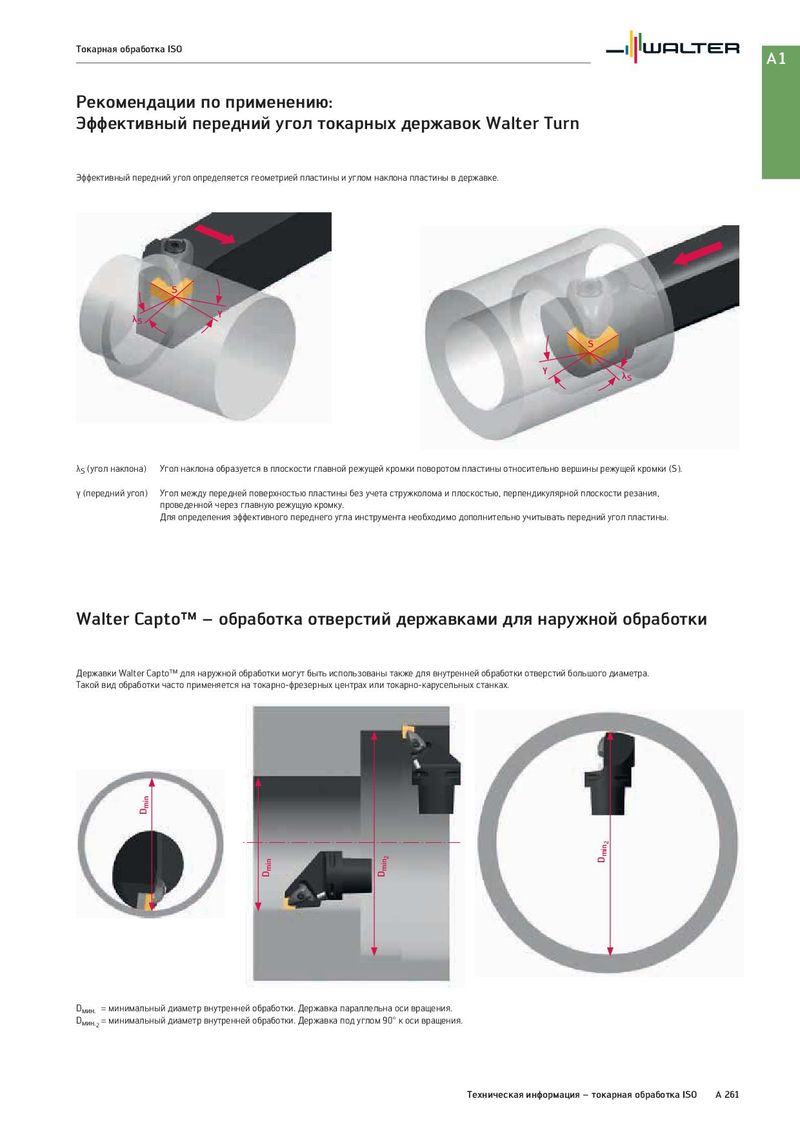

Токарная обработка ISO A1 Рекомендации по применению: Эффективный передний угол токарных державок Walter Turn Эффективный передний угол определяется геометрией пластины и углом наклона пластины в державке. S λS γ S γ λS λS (угол наклона) Угол наклона образуется в плоскости главной режущей кромки поворотом пластины относительно вершины режущей кромки (S). γ (передний угол) Угол между передней поверхностью пластины без учета стружколома и плоскостью, перпендикулярной плоскости резания, проведенной через главную режущую кромку. Для определения эффективного переднего угла инструмента необходимо дополнительно учитывать передний угол пластины. Walter Capto™ – обработка отверстий державками для наружной обработки Державки Walter Capto™ для наружной обработки могут быть использованы также для внутренней обработки отверстий большого диаметра. Такой вид обработки часто применяется на токарно-фрезерных центрах или токарно-карусельных станках. Dmin Dmin Dmin2 Dmin2 Dмин. = минимальный диаметр внутренней обработки. Державка параллельна оси вращения. Dмин.2 = минимальный диаметр внутренней обработки. Державка под углом 90° к оси вращения. Техническая информация – токарная обработка ISO A 261
