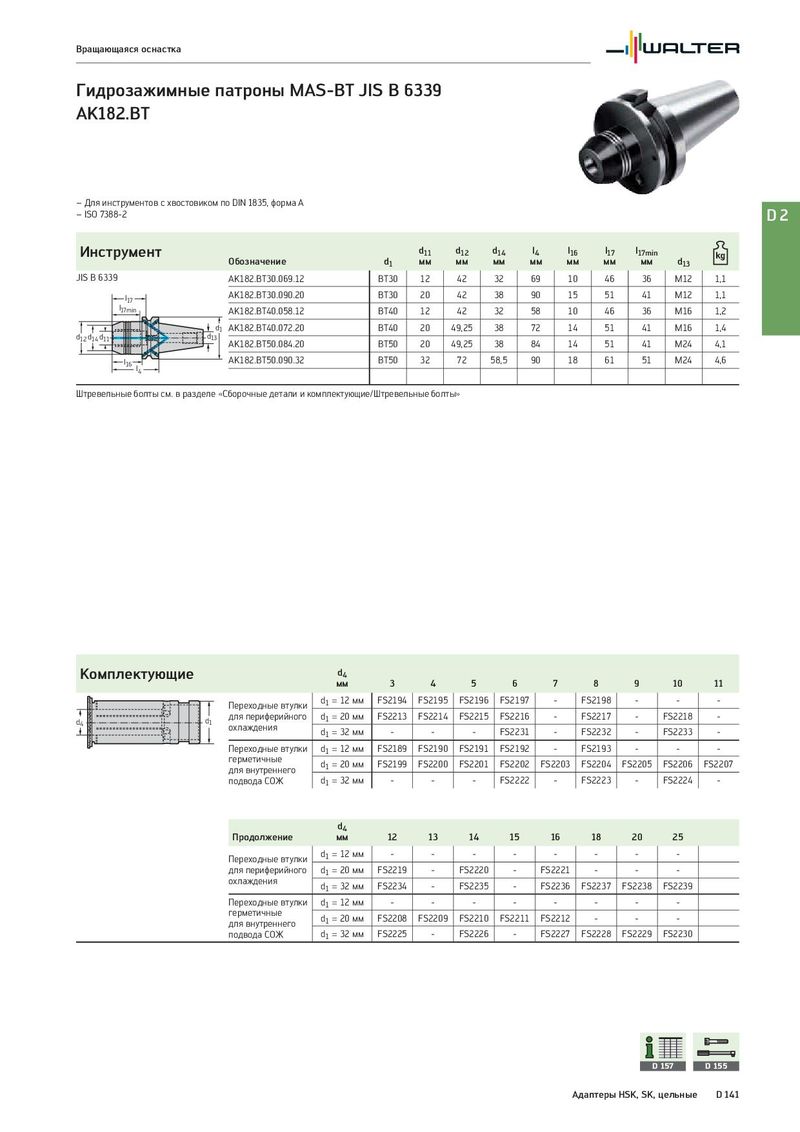

Вращающаяся оснастка Гидрозажимные патроны MAS-BT JIS B 6339 AK182.BT – Для инструментов с хвостовиком по DIN 1835, форма A – ISO 7388-2 D2 Инструмент d11 d12 d14 l4 l16 l17 l17min Обозначение d1 мм мм мм мм мм мм мм d13 JIS B 6339 AK182.BT30.069.12 BT30 12 42 32 69 10 46 36 M12 1,1 l17 AK182.BT30.090.20 BT30 20 42 38 90 15 51 41 M12 1,1 l17min AK182.BT40.058.12 BT40 12 42 32 58 10 46 36 M16 1,2 d1 AK182.BT40.072.20 BT40 20 49,25 38 72 14 51 41 M16 1,4 d12 d14 d11 d13 AK182.BT50.084.20 BT50 20 49,25 38 84 14 51 41 M24 4,1 l16 AK182.BT50.090.32 BT50 32 72 58,5 90 18 61 51 M24 4,6 l4 Штревельные болты см. в разделе «Сборочные детали и комплектующие/Штревельные болты» Комплектующие d4 мм 3 4 5 6 7 8 9 10 11 Переходные втулки d1 = 12 мм FS2194 FS2195 FS2196 FS2197 - FS2198 - - - d4 d1 для периферийного d1 = 20 мм FS2213 FS2214 FS2215 FS2216 - FS2217 - FS2218 - охлаждения d1 = 32 мм - - - FS2231 - FS2232 - FS2233 - Переходные втулки d1 = 12 мм FS2189 FS2190 FS2191 FS2192 - FS2193 - - - герметичные d1 = 20 мм FS2199 FS2200 FS2201 FS2202 FS2203 FS2204 FS2205 FS2206 FS2207 для внутреннего подвода СОЖ d1 = 32 мм - - - FS2222 - FS2223 - FS2224 - d4 Продолжение мм 12 13 14 15 16 18 20 25 Переходные втулки d1 = 12 мм - - - - - - - - для периферийного d1 = 20 мм FS2219 - FS2220 - FS2221 - - - охлаждения d1 = 32 мм FS2234 - FS2235 - FS2236 FS2237 FS2238 FS2239 Переходные втулки d1 = 12 мм - - - - - - - - герметичные d1 = 20 мм FS2208 FS2209 FS2210 FS2211 FS2212 - - - для внутреннего подвода СОЖ d1 = 32 мм FS2225 - FS2226 - FS2227 FS2228 FS2229 FS2230 D 157 D 155 Адаптеры HSK, SK, цельные D 141
