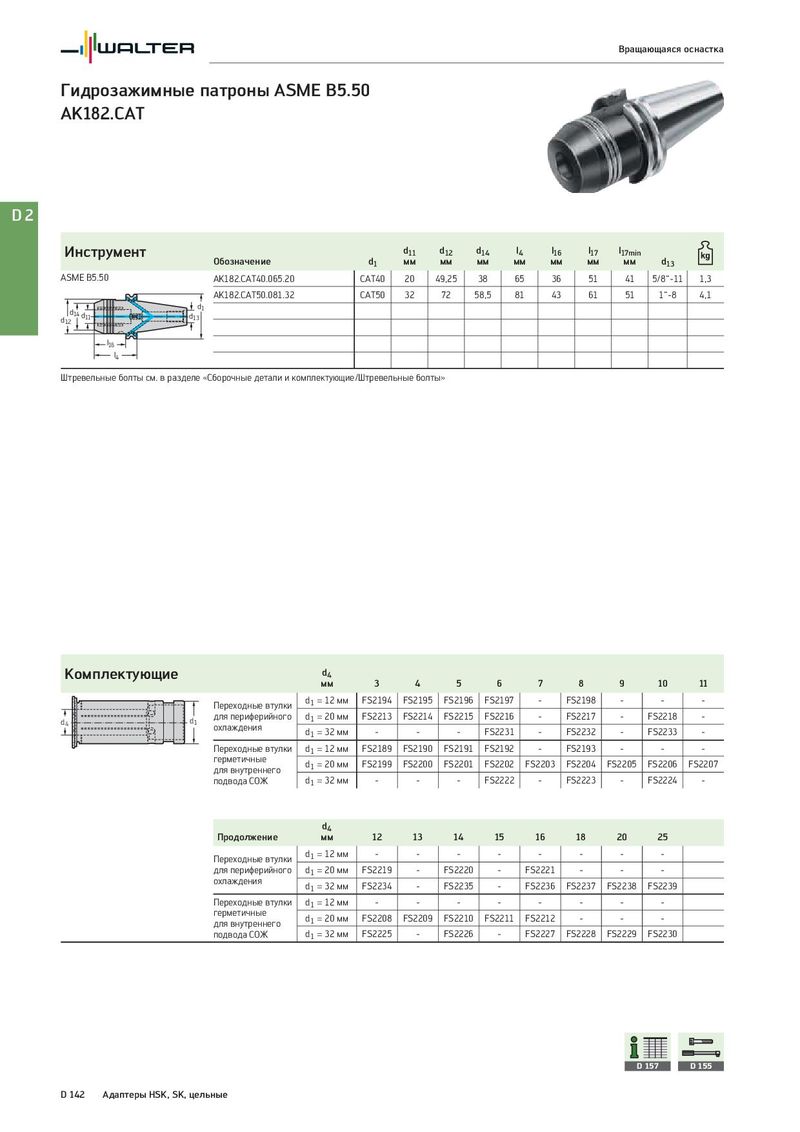

Вращающаяся оснастка Гидрозажимные патроны ASME B5.50 AK182.CAT D2 Инструмент d11 d12 d14 l4 l16 l17 l17min Обозначение d1 мм мм мм мм мм мм мм d13 ASME B5.50 AK182.CAT40.065.20 CAT40 20 49,25 38 65 36 51 41 5/8“-11 1,3 AK182.CAT50.081.32 CAT50 32 72 58,5 81 43 61 51 1“-8 4,1 d14 d1 d12 d11 d13 l16 l4 Штревельные болты см. в разделе «Сборочные детали и комплектующие/Штревельные болты» Комплектующие d4 мм 3 4 5 6 7 8 9 10 11 Переходные втулки d1 = 12 мм FS2194 FS2195 FS2196 FS2197 - FS2198 - - - d4 d1 для периферийного d1 = 20 мм FS2213 FS2214 FS2215 FS2216 - FS2217 - FS2218 - охлаждения d1 = 32 мм - - - FS2231 - FS2232 - FS2233 - Переходные втулки d1 = 12 мм FS2189 FS2190 FS2191 FS2192 - FS2193 - - - герметичные d1 = 20 мм FS2199 FS2200 FS2201 FS2202 FS2203 FS2204 FS2205 FS2206 FS2207 для внутреннего подвода СОЖ d1 = 32 мм - - - FS2222 - FS2223 - FS2224 - d4 Продолжение мм 12 13 14 15 16 18 20 25 Переходные втулки d1 = 12 мм - - - - - - - - для периферийного d1 = 20 мм FS2219 - FS2220 - FS2221 - - - охлаждения d1 = 32 мм FS2234 - FS2235 - FS2236 FS2237 FS2238 FS2239 Переходные втулки d1 = 12 мм - - - - - - - - герметичные d1 = 20 мм FS2208 FS2209 FS2210 FS2211 FS2212 - - - для внутреннего подвода СОЖ d1 = 32 мм FS2225 - FS2226 - FS2227 FS2228 FS2229 FS2230 D 157 D 155 D 142 Адаптеры HSK, SK, цельные
