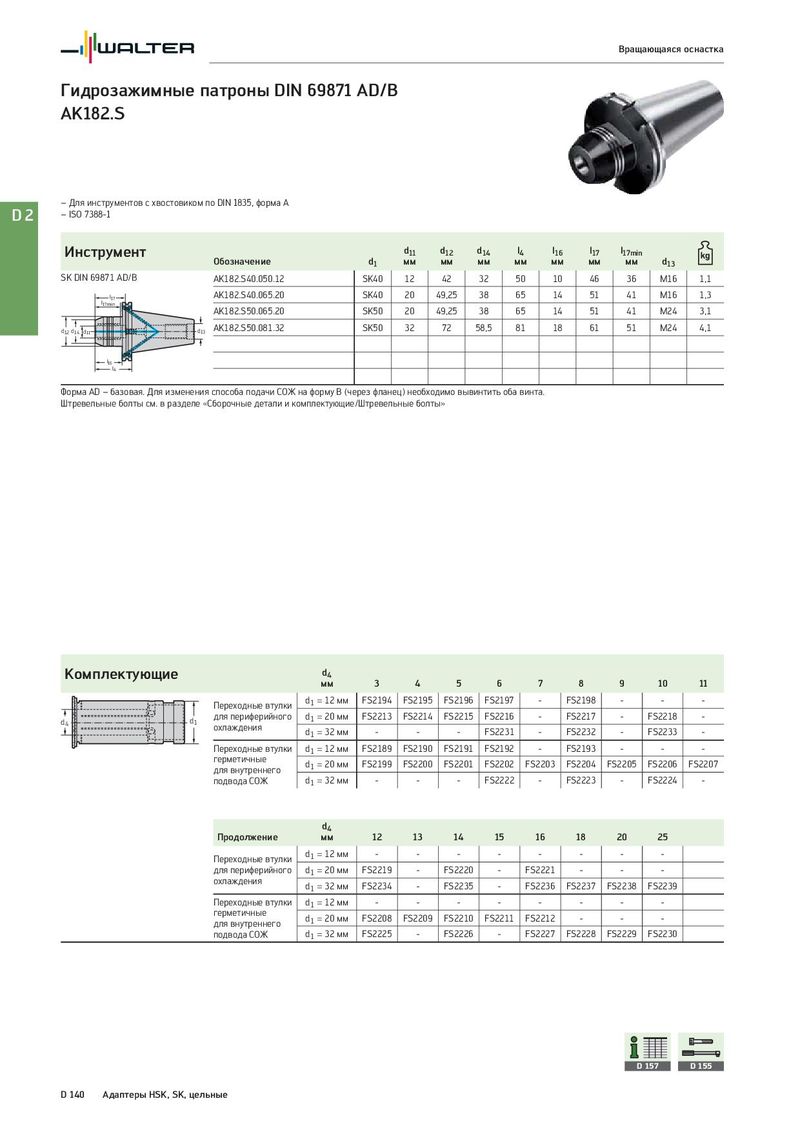

Общий каталог Walter 2017 - страница 2552

Вращающаяся оснастка Гидрозажимные патроны DIN 69871 AD/B AK182.S – Для инструментов с хвостовиком по DIN 1835, форма A D2 – ISO 7388-1 Инструмент d11 d12 d14 l4 l16 l17 l17min Обозначение d1 мм мм мм мм мм мм мм d13 SK DIN 69871 AD/B AK182.S40.050.12 SK40 12 42 32 50 10 46 36 M16 1,1 l17 AK182.S40.065.20 SK40 20 49,25 38 65 14 51 41 M16 1,3 l17min AK182.S50.065.20 SK50 20 49,25 38 65 14 51 41 M24 3,1 d12 d14 d11 d13 AK182.S50.081.32 SK50 32 72 58,5 81 18 61 51 M24 4,1 l16 l4 Форма AD – базовая. Для изменения способа подачи СОЖ на форму B (через фланец) необходимо вывинтить оба винта. Штревельные болты см. в разделе «Сборочные детали и комплектующие/Штревельные болты» Комплектующие d4 мм 3 4 5 6 7 8 9 10 11 Переходные втулки d1 = 12 мм FS2194 FS2195 FS2196 FS2197 - FS2198 - - - d4 d1 для периферийного d1 = 20 мм FS2213 FS2214 FS2215 FS2216 - FS2217 - FS2218 - охлаждения d1 = 32 мм - - - FS2231 - FS2232 - FS2233 - Переходные втулки d1 = 12 мм FS2189 FS2190 FS2191 FS2192 - FS2193 - - - герметичные d1 = 20 мм FS2199 FS2200 FS2201 FS2202 FS2203 FS2204 FS2205 FS2206 FS2207 для внутреннего подвода СОЖ d1 = 32 мм - - - FS2222 - FS2223 - FS2224 - d4 Продолжение мм 12 13 14 15 16 18 20 25 Переходные втулки d1 = 12 мм - - - - - - - - для периферийного d1 = 20 мм FS2219 - FS2220 - FS2221 - - - охлаждения d1 = 32 мм FS2234 - FS2235 - FS2236 FS2237 FS2238 FS2239 Переходные втулки d1 = 12 мм - - - - - - - - герметичные d1 = 20 мм FS2208 FS2209 FS2210 FS2211 FS2212 - - - для внутреннего подвода СОЖ d1 = 32 мм FS2225 - FS2226 - FS2227 FS2228 FS2229 FS2230 D 157 D 155 D 140 Адаптеры HSK, SK, цельные
