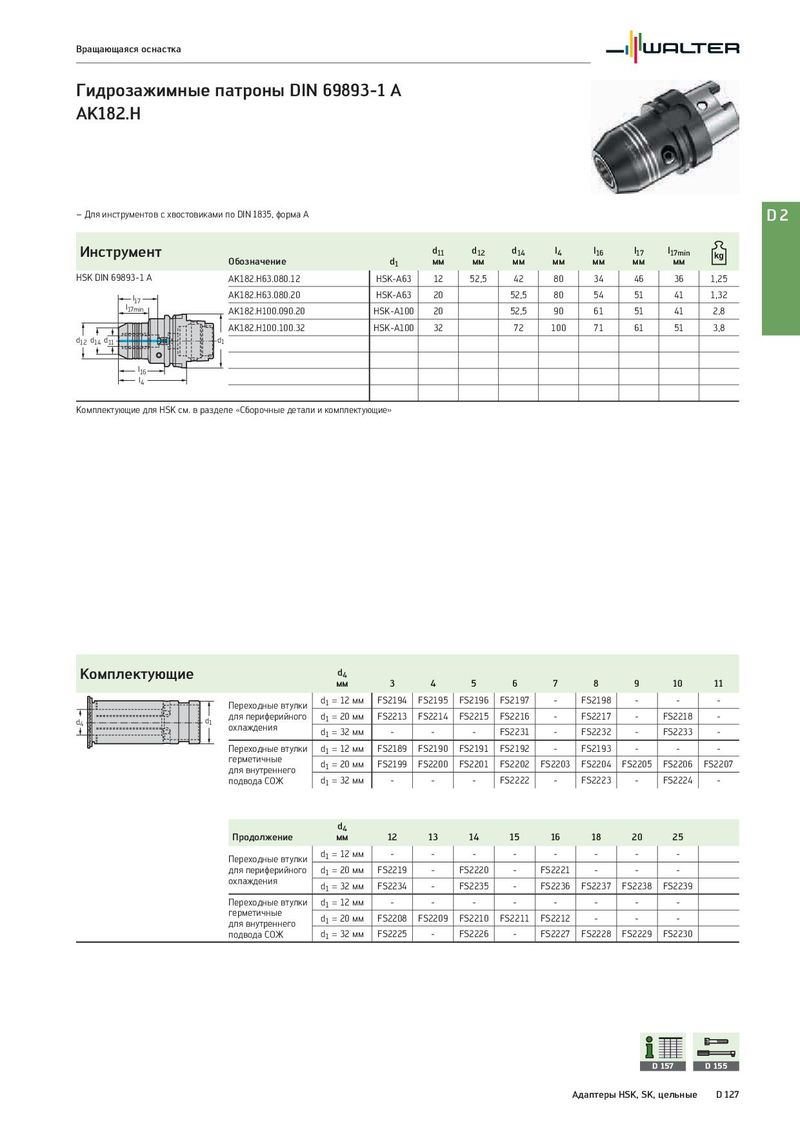

Вращающаяся оснастка Гидрозажимные патроны DIN 69893-1 A AK182.H – Для инструментов с хвостовиками по DIN 1835, форма A D2 Инструмент d11 d12 d14 l4 l16 l17 l17min Обозначение d1 мм мм мм мм мм мм мм HSK DIN 69893-1 A AK182.H63.080.12 HSK-A63 12 52,5 42 80 34 46 36 1,25 l17 AK182.H63.080.20 HSK-A63 20 52,5 80 54 51 41 1,32 l17min AK182.H100.090.20 HSK-A100 20 52,5 90 61 51 41 2,8 AK182.H100.100.32 HSK-A100 32 72 100 71 61 51 3,8 d12 d14 d11 d1 l16 l4 Комплектующие для HSK см. в разделе «Сборочные детали и комплектующие» Комплектующие d4 мм 3 4 5 6 7 8 9 10 11 Переходные втулки d1 = 12 мм FS2194 FS2195 FS2196 FS2197 - FS2198 - - - d4 d1 для периферийного d1 = 20 мм FS2213 FS2214 FS2215 FS2216 - FS2217 - FS2218 - охлаждения d1 = 32 мм - - - FS2231 - FS2232 - FS2233 - Переходные втулки d1 = 12 мм FS2189 FS2190 FS2191 FS2192 - FS2193 - - - герметичные d1 = 20 мм FS2199 FS2200 FS2201 FS2202 FS2203 FS2204 FS2205 FS2206 FS2207 для внутреннего подвода СОЖ d1 = 32 мм - - - FS2222 - FS2223 - FS2224 - d4 Продолжение мм 12 13 14 15 16 18 20 25 Переходные втулки d1 = 12 мм - - - - - - - - для периферийного d1 = 20 мм FS2219 - FS2220 - FS2221 - - - охлаждения d1 = 32 мм FS2234 - FS2235 - FS2236 FS2237 FS2238 FS2239 Переходные втулки d1 = 12 мм - - - - - - - - герметичные d1 = 20 мм FS2208 FS2209 FS2210 FS2211 FS2212 - - - для внутреннего подвода СОЖ d1 = 32 мм FS2225 - FS2226 - FS2227 FS2228 FS2229 FS2230 D 157 D 155 Адаптеры HSK, SK, цельные D 127
