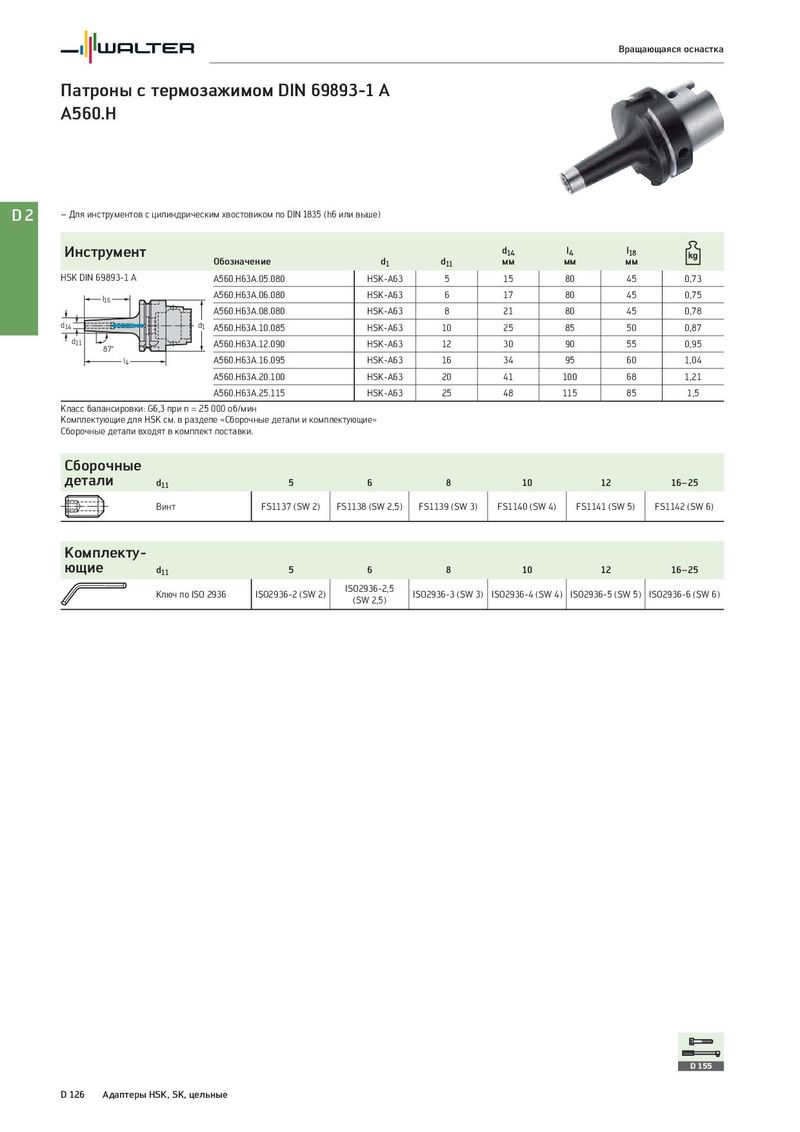

Вращающаяся оснастка Патроны с термозажимом DIN 69893-1 A A560.H D2 – Для инструментов с цилиндрическим хвостовиком по DIN 1835 (h6 или выше) Инструмент d14 l4 l18 Обозначение d1 d11 мм мм мм HSK DIN 69893-1 A A560.H63A.05.080 HSK-A63 5 15 80 45 0,73 l16 A560.H63A.06.080 HSK-A63 6 17 80 45 0,75 A560.H63A.08.080 HSK-A63 8 21 80 45 0,78 d14 d1 A560.H63A.10.085 HSK-A63 10 25 85 50 0,87 d11 87° A560.H63A.12.090 HSK-A63 12 30 90 55 0,95 l4 A560.H63A.16.095 HSK-A63 16 34 95 60 1,04 A560.H63A.20.100 HSK-A63 20 41 100 68 1,21 A560.H63A.25.115 HSK-A63 25 48 115 85 1,5 Класс балансировки: G6,3 при n = 25 000 об/мин Комплектующие для HSK см. в разделе «Сборочные детали и комплектующие» Сборочные детали входят в комплект поставки. Сборочные детали d11 5 6 8 10 12 16–25 Винт FS1137 (SW 2) FS1138 (SW 2,5) FS1139 (SW 3) FS1140 (SW 4) FS1141 (SW 5) FS1142 (SW 6) Комплекту- ющие d11 5 6 8 10 12 16–25 Ключ по ISO 2936 ISO2936-2 (SW 2) ISO2936-2,5 ISO2936-3 (SW 3) ISO2936-4 (SW 4) ISO2936-5 (SW 5) ISO2936-6 (SW 6) (SW 2,5) D 155 D 126 Адаптеры HSK, SK, цельные
