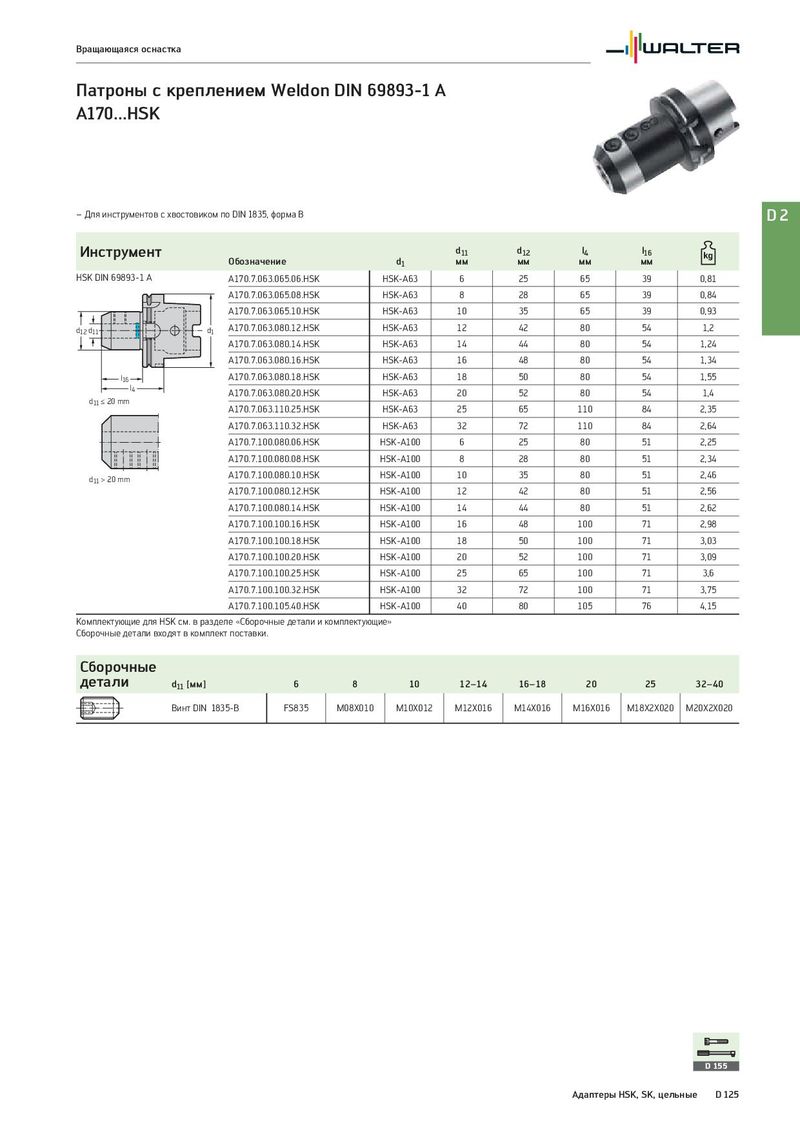

Вращающаяся оснастка Патроны с креплением Weldon DIN 69893-1 A A170...HSK – Для инструментов с хвостовиком по DIN 1835, форма B D2 Инструмент d11 d12 l4 l16 Обозначение d1 мм мм мм мм HSK DIN 69893-1 A A170.7.063.065.06.HSK HSK-A63 6 25 65 39 0,81 A170.7.063.065.08.HSK HSK-A63 8 28 65 39 0,84 A170.7.063.065.10.HSK HSK-A63 10 35 65 39 0,93 d12 d11 d1 A170.7.063.080.12.HSK HSK-A63 12 42 80 54 1,2 A170.7.063.080.14.HSK HSK-A63 14 44 80 54 1,24 A170.7.063.080.16.HSK HSK-A63 16 48 80 54 1,34 l16 A170.7.063.080.18.HSK HSK-A63 18 50 80 54 1,55 l4 A170.7.063.080.20.HSK HSK-A63 20 52 80 54 1,4 d11 ≤ 20 mm A170.7.063.110.25.HSK HSK-A63 25 65 110 84 2,35 A170.7.063.110.32.HSK HSK-A63 32 72 110 84 2,64 A170.7.100.080.06.HSK HSK-A100 6 25 80 51 2,25 A170.7.100.080.08.HSK HSK-A100 8 28 80 51 2,34 d11 > 20 mm A170.7.100.080.10.HSK HSK-A100 10 35 80 51 2,46 A170.7.100.080.12.HSK HSK-A100 12 42 80 51 2,56 A170.7.100.080.14.HSK HSK-A100 14 44 80 51 2,62 A170.7.100.100.16.HSK HSK-A100 16 48 100 71 2,98 A170.7.100.100.18.HSK HSK-A100 18 50 100 71 3,03 A170.7.100.100.20.HSK HSK-A100 20 52 100 71 3,09 A170.7.100.100.25.HSK HSK-A100 25 65 100 71 3,6 A170.7.100.100.32.HSK HSK-A100 32 72 100 71 3,75 A170.7.100.105.40.HSK HSK-A100 40 80 105 76 4,15 Комплектующие для HSK см. в разделе «Сборочные детали и комплектующие» Сборочные детали входят в комплект поставки. Сборочные детали d11 [мм] 6 8 10 12–14 16–18 20 25 32–40 Винт DIN 1835-B FS835 M08X010 M10X012 M12X016 M14X016 M16X016 M18X2X020 M20X2X020 D 155 Адаптеры HSK, SK, цельные D 125
