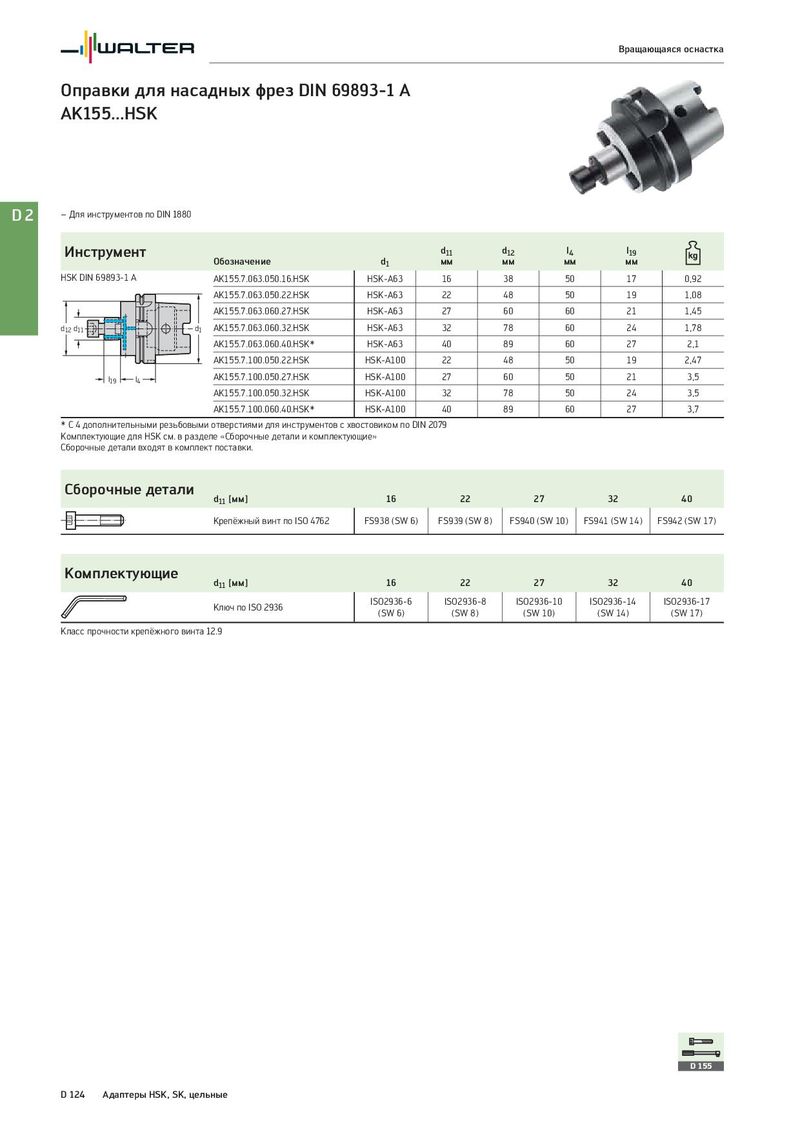

Вращающаяся оснастка Оправки для насадных фрез DIN 69893-1 A AK155...HSK D2 – Для инструментов по DIN 1880 Инструмент d11 d12 l4 l19 Обозначение d1 мм мм мм мм HSK DIN 69893-1 A AK155.7.063.050.16.HSK HSK-A63 16 38 50 17 0,92 AK155.7.063.050.22.HSK HSK-A63 22 48 50 19 1,08 AK155.7.063.060.27.HSK HSK-A63 27 60 60 21 1,45 d12 d11 d1 AK155.7.063.060.32.HSK HSK-A63 32 78 60 24 1,78 AK155.7.063.060.40.HSK* HSK-A63 40 89 60 27 2,1 AK155.7.100.050.22.HSK HSK-A100 22 48 50 19 2,47 l19 l4 AK155.7.100.050.27.HSK HSK-A100 27 60 50 21 3,5 AK155.7.100.050.32.HSK HSK-A100 32 78 50 24 3,5 AK155.7.100.060.40.HSK* HSK-A100 40 89 60 27 3,7 * С 4 дополнительными резьбовыми отверстиями для инструментов с хвостовиком по DIN 2079 Комплектующие для HSK см. в разделе «Сборочные детали и комплектующие» Сборочные детали входят в комплект поставки. Сборочные детали d11 [мм] 16 22 27 32 40 Крепёжный винт по ISO 4762 FS938 (SW 6) FS939 (SW 8) FS940 (SW 10) FS941 (SW 14) FS942 (SW 17) Комплектующие d11 [мм] 16 22 27 32 40 Ключ по ISO 2936 ISO2936-6 ISO2936-8 ISO2936-10 ISO2936-14 ISO2936-17 (SW 6) (SW 8) (SW 10) (SW 14) (SW 17) Класс прочности крепёжного винта 12.9 D 155 D 124 Адаптеры HSK, SK, цельные
