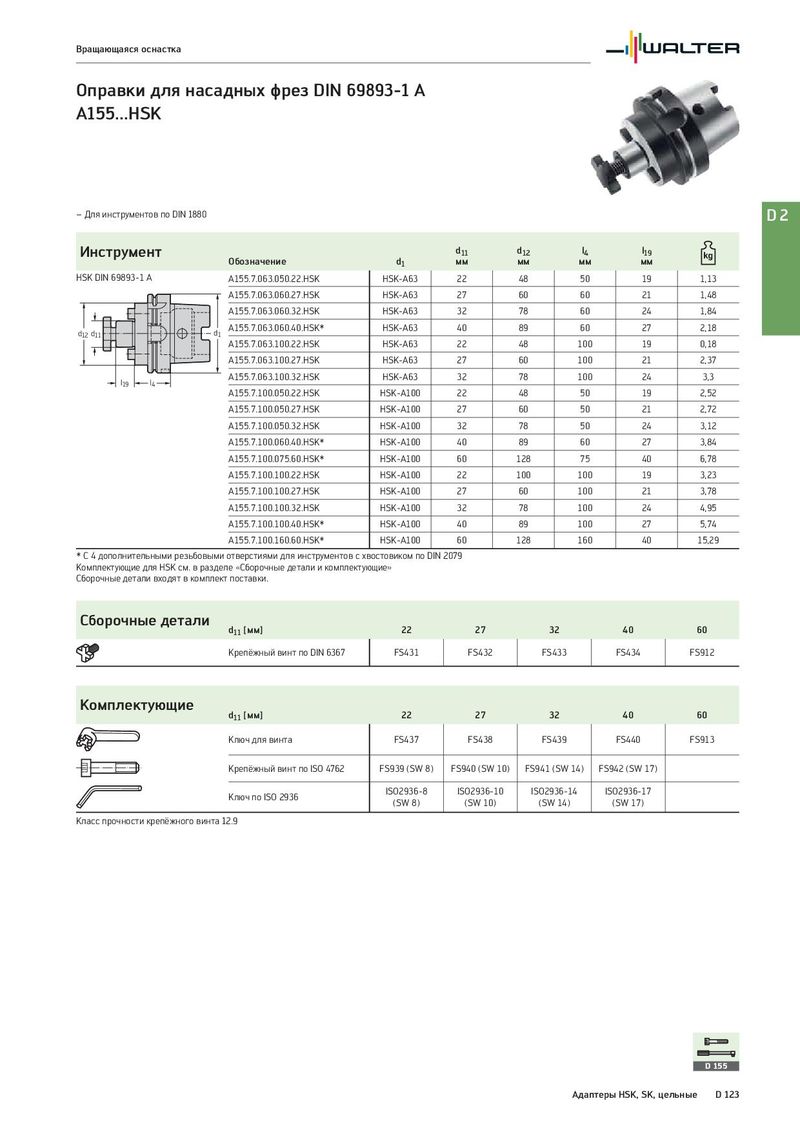

Вращающаяся оснастка Оправки для насадных фрез DIN 69893-1 A A155...HSK – Для инструментов по DIN 1880 D2 Инструмент d11 d12 l4 l19 Обозначение d1 мм мм мм мм HSK DIN 69893-1 A A155.7.063.050.22.HSK HSK-A63 22 48 50 19 1,13 A155.7.063.060.27.HSK HSK-A63 27 60 60 21 1,48 A155.7.063.060.32.HSK HSK-A63 32 78 60 24 1,84 d12 d11 d1 A155.7.063.060.40.HSK* HSK-A63 40 89 60 27 2,18 A155.7.063.100.22.HSK HSK-A63 22 48 100 19 0,18 A155.7.063.100.27.HSK HSK-A63 27 60 100 21 2,37 l19 l4 A155.7.063.100.32.HSK HSK-A63 32 78 100 24 3,3 A155.7.100.050.22.HSK HSK-A100 22 48 50 19 2,52 A155.7.100.050.27.HSK HSK-A100 27 60 50 21 2,72 A155.7.100.050.32.HSK HSK-A100 32 78 50 24 3,12 A155.7.100.060.40.HSK* HSK-A100 40 89 60 27 3,84 A155.7.100.075.60.HSK* HSK-A100 60 128 75 40 6,78 A155.7.100.100.22.HSK HSK-A100 22 100 100 19 3,23 A155.7.100.100.27.HSK HSK-A100 27 60 100 21 3,78 A155.7.100.100.32.HSK HSK-A100 32 78 100 24 4,95 A155.7.100.100.40.HSK* HSK-A100 40 89 100 27 5,74 A155.7.100.160.60.HSK* HSK-A100 60 128 160 40 15,29 * С 4 дополнительными резьбовыми отверстиями для инструментов с хвостовиком по DIN 2079 Комплектующие для HSK см. в разделе «Сборочные детали и комплектующие» Сборочные детали входят в комплект поставки. Сборочные детали d11 [мм] 22 27 32 40 60 Крепёжный винт по DIN 6367 FS431 FS432 FS433 FS434 FS912 Комплектующие d11 [мм] 22 27 32 40 60 Ключ для винта FS437 FS438 FS439 FS440 FS913 Крепёжный винт по ISO 4762 FS939 (SW 8) FS940 (SW 10) FS941 (SW 14) FS942 (SW 17) Ключ по ISO 2936 ISO2936-8 ISO2936-10 ISO2936-14 ISO2936-17 (SW 8) (SW 10) (SW 14) (SW 17) Класс прочности крепёжного винта 12.9 D 155 Адаптеры HSK, SK, цельные D 123
