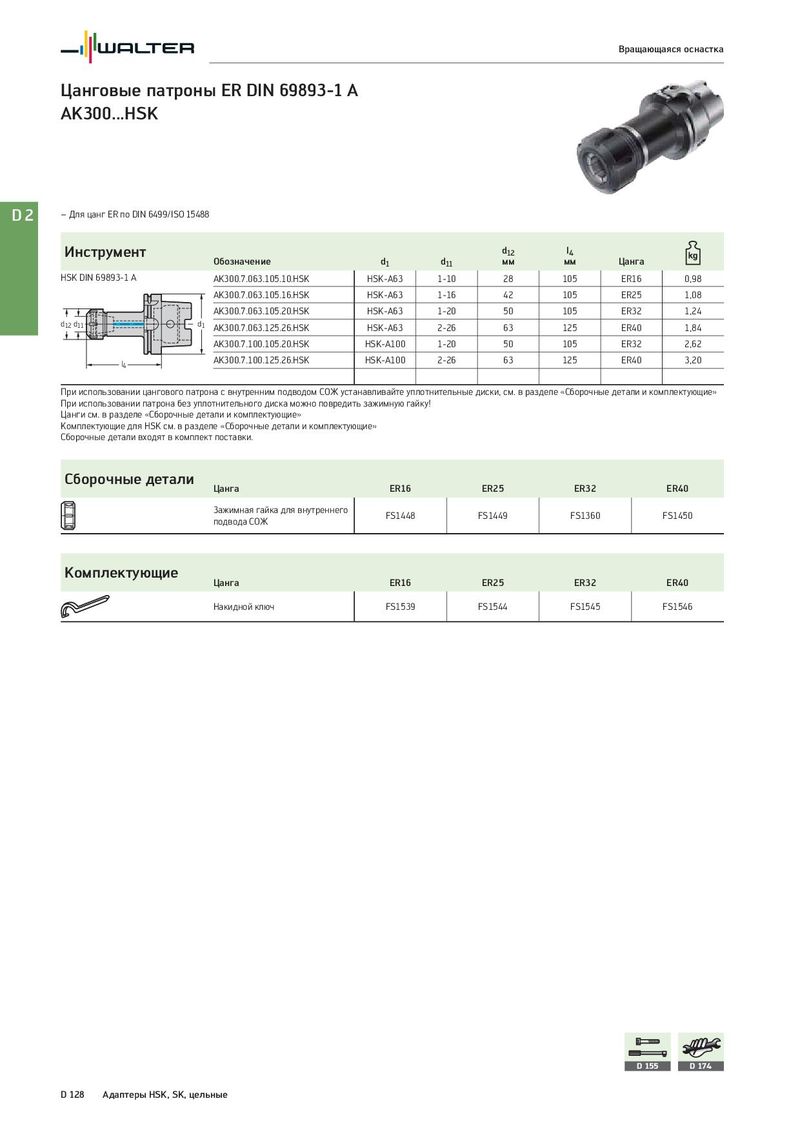

Общий каталог Walter 2017 - страница 2540

Вращающаяся оснастка Цанговые патроны ER DIN 69893-1 A AK300...HSK D2 – Для цанг ER по DIN 6499/ISO 15488 Инструмент d12 l4 Обозначение d1 d11 мм мм Цанга HSK DIN 69893-1 A AK300.7.063.105.10.HSK HSK-A63 1-10 28 105 ER16 0,98 AK300.7.063.105.16.HSK HSK-A63 1-16 42 105 ER25 1,08 AK300.7.063.105.20.HSK HSK-A63 1-20 50 105 ER32 1,24 d12 d11 d1 AK300.7.063.125.26.HSK HSK-A63 2-26 63 125 ER40 1,84 AK300.7.100.105.20.HSK HSK-A100 1-20 50 105 ER32 2,62 l4 AK300.7.100.125.26.HSK HSK-A100 2-26 63 125 ER40 3,20 При использовании цангового патрона с внутренним подводом СОЖ устанавливайте уплотнительные диски, см. в разделе «Сборочные детали и комплектующие» При использовании патрона без уплотнительного диска можно повредить зажимную гайку! Цанги см. в разделе «Сборочные детали и комплектующие» Комплектующие для HSK см. в разделе «Сборочные детали и комплектующие» Сборочные детали входят в комплект поставки. Сборочные детали Цанга ER16 ER25 ER32 ER40 Зажимная гайка для внутреннего FS1448 FS1449 FS1360 FS1450 подвода СОЖ Комплектующие Цанга ER16 ER25 ER32 ER40 Накидной ключ FS1539 FS1544 FS1545 FS1546 D 155 D 174 D 128 Адаптеры HSK, SK, цельные
