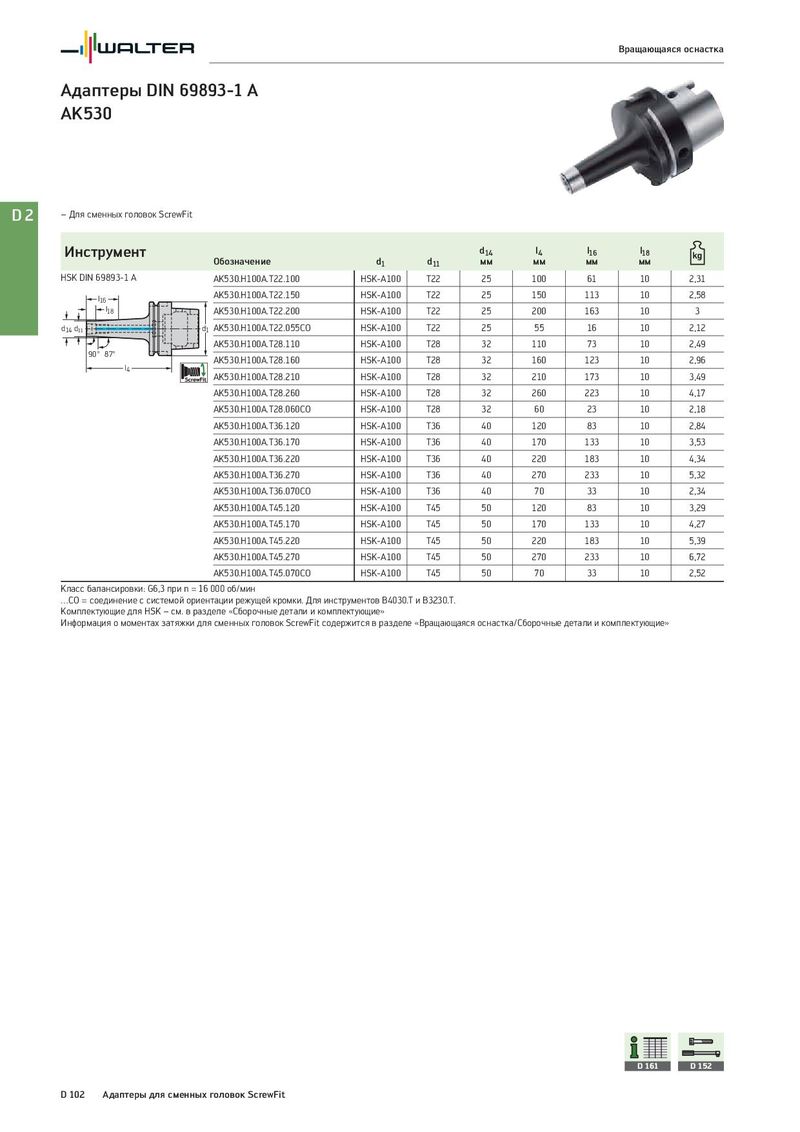

Общий каталог Walter 2017 - страница 2514

Вращающаяся оснастка Адаптеры DIN 69893-1 A AK530 D2 – Для сменных головок ScrewFit Инструмент d14 l4 l16 l18 Обозначение d1 d11 мм мм мм мм HSK DIN 69893-1 A AK530.H100A.T22.100 HSK-A100 T22 25 100 61 10 2,31 l16 AK530.H100A.T22.150 HSK-A100 T22 25 150 113 10 2,58 l18 AK530.H100A.T22.200 HSK-A100 T22 25 200 163 10 3 d14 d11 d1 AK530.H100A.T22.055CO HSK-A100 T22 25 55 16 10 2,12 AK530.H100A.T28.110 HSK-A100 T28 32 110 73 10 2,49 90° 87° AK530.H100A.T28.160 HSK-A100 T28 32 160 123 10 2,96 l4 AK530.H100A.T28.210 HSK-A100 T28 32 210 173 10 3,49 AK530.H100A.T28.260 HSK-A100 T28 32 260 223 10 4,17 AK530.H100A.T28.060CO HSK-A100 T28 32 60 23 10 2,18 AK530.H100A.T36.120 HSK-A100 T36 40 120 83 10 2,84 AK530.H100A.T36.170 HSK-A100 T36 40 170 133 10 3,53 AK530.H100A.T36.220 HSK-A100 T36 40 220 183 10 4,34 AK530.H100A.T36.270 HSK-A100 T36 40 270 233 10 5,32 AK530.H100A.T36.070CO HSK-A100 T36 40 70 33 10 2,34 AK530.H100A.T45.120 HSK-A100 T45 50 120 83 10 3,29 AK530.H100A.T45.170 HSK-A100 T45 50 170 133 10 4,27 AK530.H100A.T45.220 HSK-A100 T45 50 220 183 10 5,39 AK530.H100A.T45.270 HSK-A100 T45 50 270 233 10 6,72 AK530.H100A.T45.070CO HSK-A100 T45 50 70 33 10 2,52 Класс балансировки: G6,3 при n = 16 000 об/мин …CO = соединение с системой ориентации режущей кромки. Для инструментов B4030.T и B3230.T. Комплектующие для HSK – см. в разделе «Сборочные детали и комплектующие» Информация о моментах затяжки для сменных головок ScrewFit содержится в разделе «Вращающаяся оснастка/Сборочные детали и комплектующие» D 161 D 152 D 102 Адаптеры для сменных головок ScrewFit
