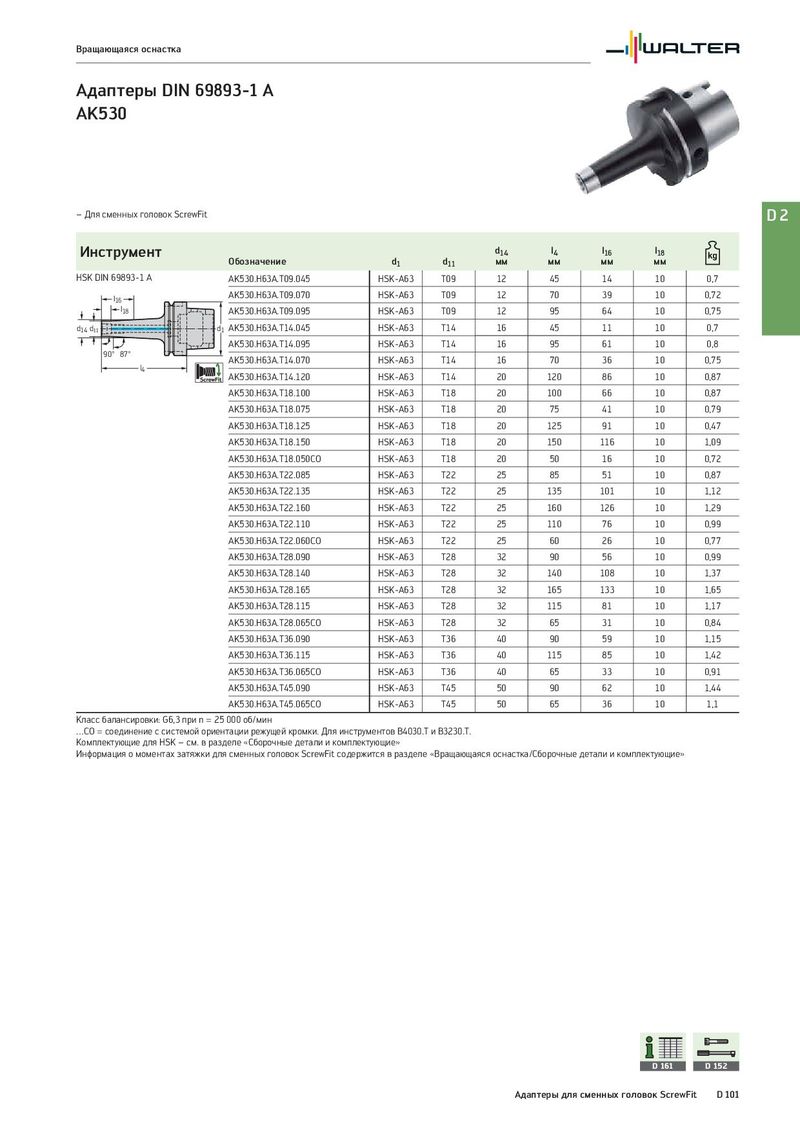

Вращающаяся оснастка Адаптеры DIN 69893-1 A AK530 – Для сменных головок ScrewFit D2 Инструмент d14 l4 l16 l18 Обозначение d1 d11 мм мм мм мм HSK DIN 69893-1 A AK530.H63A.T09.045 HSK-A63 T09 12 45 14 10 0,7 l16 AK530.H63A.T09.070 HSK-A63 T09 12 70 39 10 0,72 l18 AK530.H63A.T09.095 HSK-A63 T09 12 95 64 10 0,75 d14 d11 d1 AK530.H63A.T14.045 HSK-A63 T14 16 45 11 10 0,7 AK530.H63A.T14.095 HSK-A63 T14 16 95 61 10 0,8 90° 87° AK530.H63A.T14.070 HSK-A63 T14 16 70 36 10 0,75 l4 AK530.H63A.T14.120 HSK-A63 T14 20 120 86 10 0,87 AK530.H63A.T18.100 HSK-A63 T18 20 100 66 10 0,87 AK530.H63A.T18.075 HSK-A63 T18 20 75 41 10 0,79 AK530.H63A.T18.125 HSK-A63 T18 20 125 91 10 0,47 AK530.H63A.T18.150 HSK-A63 T18 20 150 116 10 1,09 AK530.H63A.T18.050CO HSK-A63 T18 20 50 16 10 0,72 AK530.H63A.T22.085 HSK-A63 T22 25 85 51 10 0,87 AK530.H63A.T22.135 HSK-A63 T22 25 135 101 10 1,12 AK530.H63A.T22.160 HSK-A63 T22 25 160 126 10 1,29 AK530.H63A.T22.110 HSK-A63 T22 25 110 76 10 0,99 AK530.H63A.T22.060CO HSK-A63 T22 25 60 26 10 0,77 AK530.H63A.T28.090 HSK-A63 T28 32 90 56 10 0,99 AK530.H63A.T28.140 HSK-A63 T28 32 140 108 10 1,37 AK530.H63A.T28.165 HSK-A63 T28 32 165 133 10 1,65 AK530.H63A.T28.115 HSK-A63 T28 32 115 81 10 1,17 AK530.H63A.T28.065CO HSK-A63 T28 32 65 31 10 0,84 AK530.H63A.T36.090 HSK-A63 T36 40 90 59 10 1,15 AK530.H63A.T36.115 HSK-A63 T36 40 115 85 10 1,42 AK530.H63A.T36.065CO HSK-A63 T36 40 65 33 10 0,91 AK530.H63A.T45.090 HSK-A63 T45 50 90 62 10 1,44 AK530.H63A.T45.065CO HSK-A63 T45 50 65 36 10 1,1 Класс балансировки: G6,3 при n = 25 000 об/мин …CO = соединение с системой ориентации режущей кромки. Для инструментов B4030.T и B3230.T. Комплектующие для HSK – см. в разделе «Сборочные детали и комплектующие» Информация о моментах затяжки для сменных головок ScrewFit содержится в разделе «Вращающаяся оснастка/Сборочные детали и комплектующие» D 161 D 152 Адаптеры для сменных головок ScrewFit D 101
