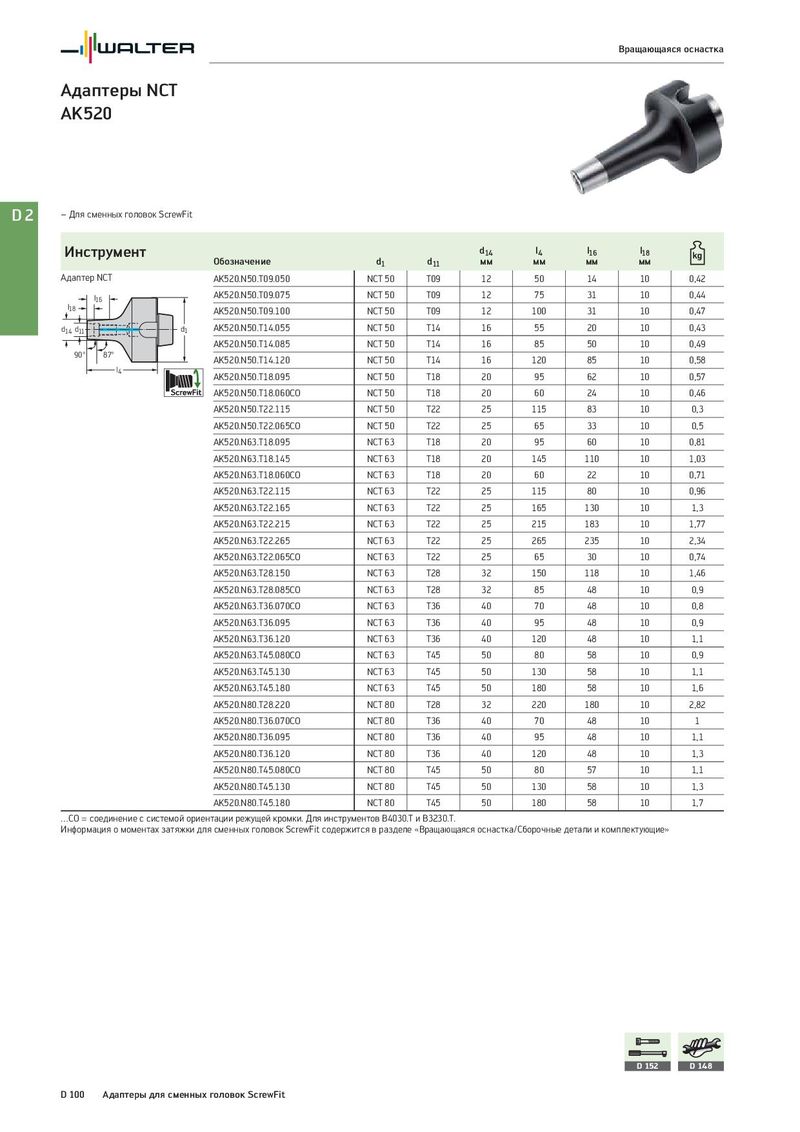

Вращающаяся оснастка Адаптеры NCT AK520 D2 – Для сменных головок ScrewFit Инструмент d14 l4 l16 l18 Обозначение d1 d11 мм мм мм мм Адаптер NCT AK520.N50.T09.050 NCT 50 T09 12 50 14 10 0,42 l16 AK520.N50.T09.075 NCT 50 T09 12 75 31 10 0,44 l18 AK520.N50.T09.100 NCT 50 T09 12 100 31 10 0,47 d14 d11 d1 AK520.N50.T14.055 NCT 50 T14 16 55 20 10 0,43 AK520.N50.T14.085 NCT 50 T14 16 85 50 10 0,49 90° 87° AK520.N50.T14.120 NCT 50 T14 16 120 85 10 0,58 l4 AK520.N50.T18.095 NCT 50 T18 20 95 62 10 0,57 AK520.N50.T18.060CO NCT 50 T18 20 60 24 10 0,46 AK520.N50.T22.115 NCT 50 T22 25 115 83 10 0,3 AK520.N50.T22.065CO NCT 50 T22 25 65 33 10 0,5 AK520.N63.T18.095 NCT 63 T18 20 95 60 10 0,81 AK520.N63.T18.145 NCT 63 T18 20 145 110 10 1,03 AK520.N63.T18.060CO NCT 63 T18 20 60 22 10 0,71 AK520.N63.T22.115 NCT 63 T22 25 115 80 10 0,96 AK520.N63.T22.165 NCT 63 T22 25 165 130 10 1,3 AK520.N63.T22.215 NCT 63 T22 25 215 183 10 1,77 AK520.N63.T22.265 NCT 63 T22 25 265 235 10 2,34 AK520.N63.T22.065CO NCT 63 T22 25 65 30 10 0,74 AK520.N63.T28.150 NCT 63 T28 32 150 118 10 1,46 AK520.N63.T28.085CO NCT 63 T28 32 85 48 10 0,9 AK520.N63.T36.070CO NCT 63 T36 40 70 48 10 0,8 AK520.N63.T36.095 NCT 63 T36 40 95 48 10 0,9 AK520.N63.T36.120 NCT 63 T36 40 120 48 10 1,1 AK520.N63.T45.080CO NCT 63 T45 50 80 58 10 0,9 AK520.N63.T45.130 NCT 63 T45 50 130 58 10 1,1 AK520.N63.T45.180 NCT 63 T45 50 180 58 10 1,6 AK520.N80.T28.220 NCT 80 T28 32 220 180 10 2,82 AK520.N80.T36.070CO NCT 80 T36 40 70 48 10 1 AK520.N80.T36.095 NCT 80 T36 40 95 48 10 1,1 AK520.N80.T36.120 NCT 80 T36 40 120 48 10 1,3 AK520.N80.T45.080CO NCT 80 T45 50 80 57 10 1,1 AK520.N80.T45.130 NCT 80 T45 50 130 58 10 1,3 AK520.N80.T45.180 NCT 80 T45 50 180 58 10 1,7 …CO = соединение с системой ориентации режущей кромки. Для инструментов B4030.T и B3230.T. Информация о моментах затяжки для сменных головок ScrewFit содержится в разделе «Вращающаяся оснастка/Сборочные детали и комплектующие» D 152 D 148 D 100 Адаптеры для сменных головок ScrewFit
