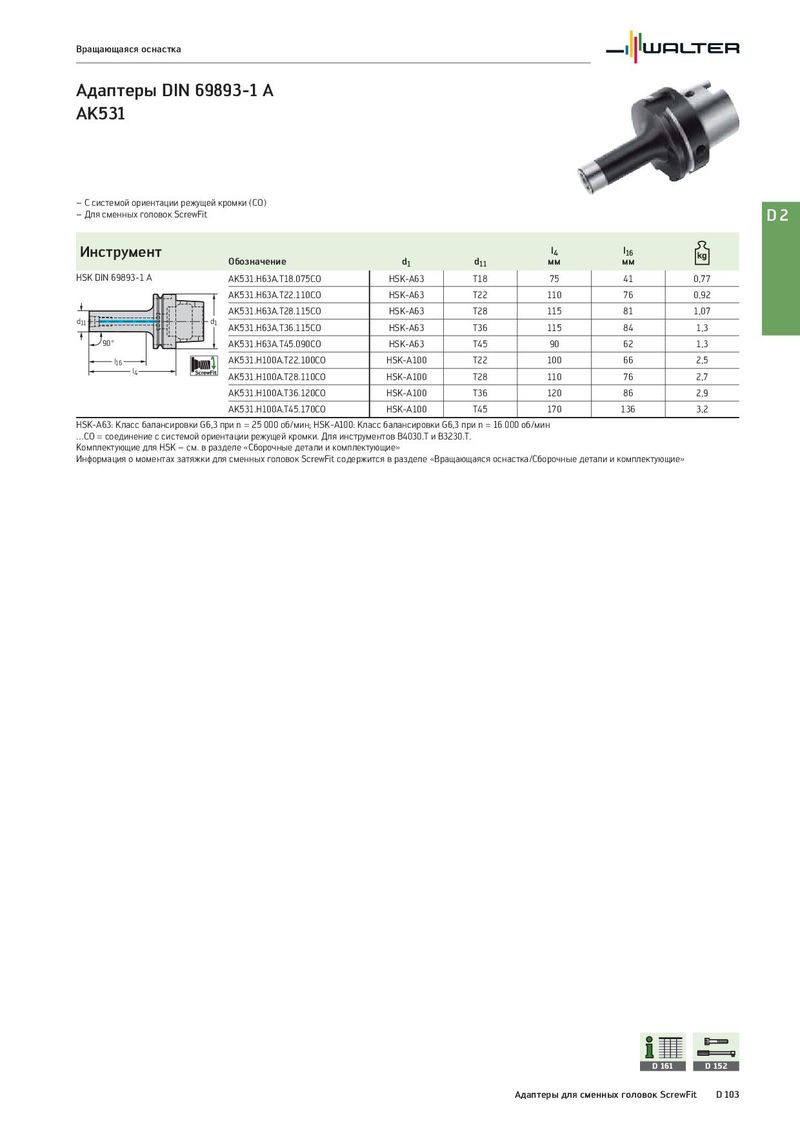

Вращающаяся оснастка Адаптеры DIN 69893-1 A AK531 – С системой ориентации режущей кромки (CO) – Для сменных головок ScrewFit D2 Инструмент l4 l16 Обозначение d1 d11 мм мм HSK DIN 69893-1 A AK531.H63A.T18.075CO HSK-A63 T18 75 41 0,77 AK531.H63A.T22.110CO HSK-A63 T22 110 76 0,92 AK531.H63A.T28.115CO HSK-A63 T28 115 81 1,07 d11 d1 AK531.H63A.T36.115CO HSK-A63 T36 115 84 1,3 90° AK531.H63A.T45.090CO HSK-A63 T45 90 62 1,3 l16 AK531.H100A.T22.100CO HSK-A100 T22 100 66 2,5 l4 AK531.H100A.T28.110CO HSK-A100 T28 110 76 2,7 AK531.H100A.T36.120CO HSK-A100 T36 120 86 2,9 AK531.H100A.T45.170CO HSK-A100 T45 170 136 3,2 HSK-A63: Класс балансировки G6,3 при n = 25 000 об/мин; HSK-A100: Класс балансировки G6,3 при n = 16 000 об/мин …CO = соединение с системой ориентации режущей кромки. Для инструментов B4030.T и B3230.T. Комплектующие для HSK – см. в разделе «Сборочные детали и комплектующие» Информация о моментах затяжки для сменных головок ScrewFit содержится в разделе «Вращающаяся оснастка/Сборочные детали и комплектующие» D 161 D 152 Адаптеры для сменных головок ScrewFit D 103
