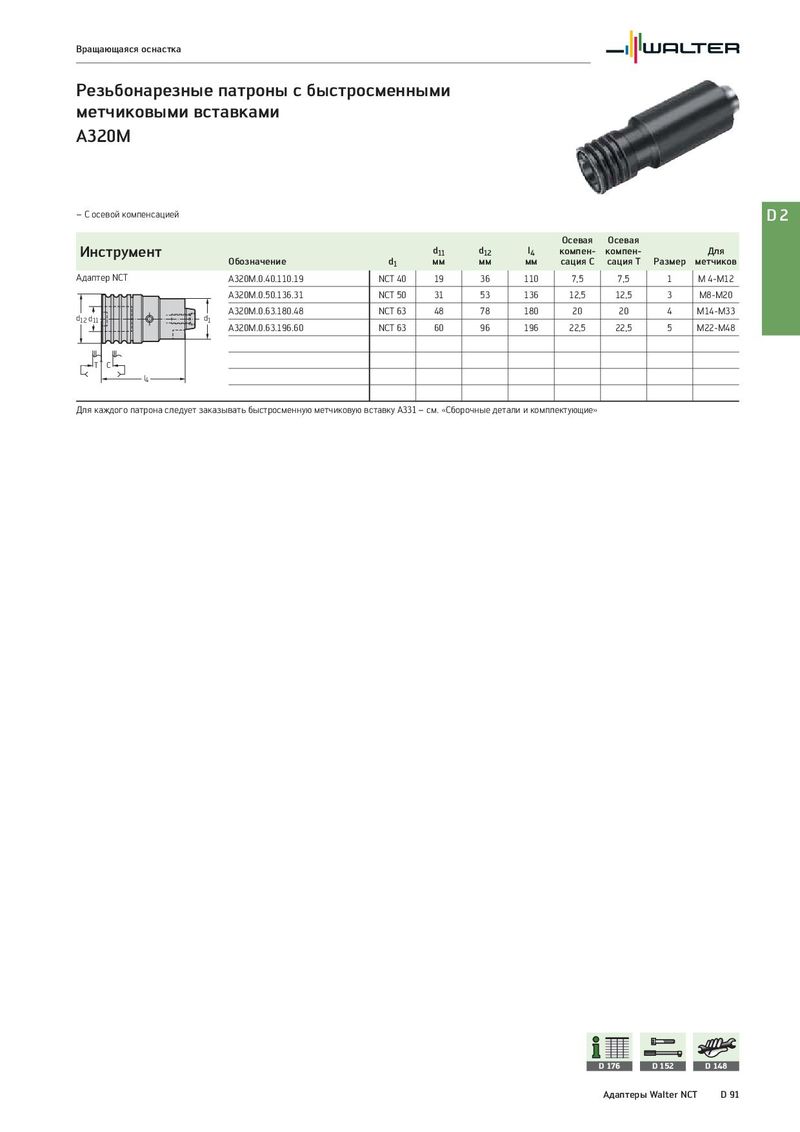

Общий каталог Walter 2017 - страница 2503

Вращающаяся оснастка Резьбонарезные патроны с быстросменными метчиковыми вставками A320M – С осевой компенсацией D2 Осевая Осевая Инструмент d11 d12 l4 компен- компен- Для Обозначение d1 мм мм мм сация C сация T Размер метчиков Адаптер NCT A320M.0.40.110.19 NCT 40 19 36 110 7,5 7,5 1 M 4-M12 A320M.0.50.136.31 NCT 50 31 53 136 12,5 12,5 3 M8-M20 d12 d11 d1 A320M.0.63.180.48 NCT 63 48 78 180 20 20 4 M14-M33 A320M.0.63.196.60 NCT 63 60 96 196 22,5 22,5 5 M22-M48 T C l4 Для каждого патрона следует заказывать быстросменную метчиковую вставку A331 – см. «Сборочные детали и комплектующие» D 176 D 152 D 148 Адаптеры Walter NCT D 91
