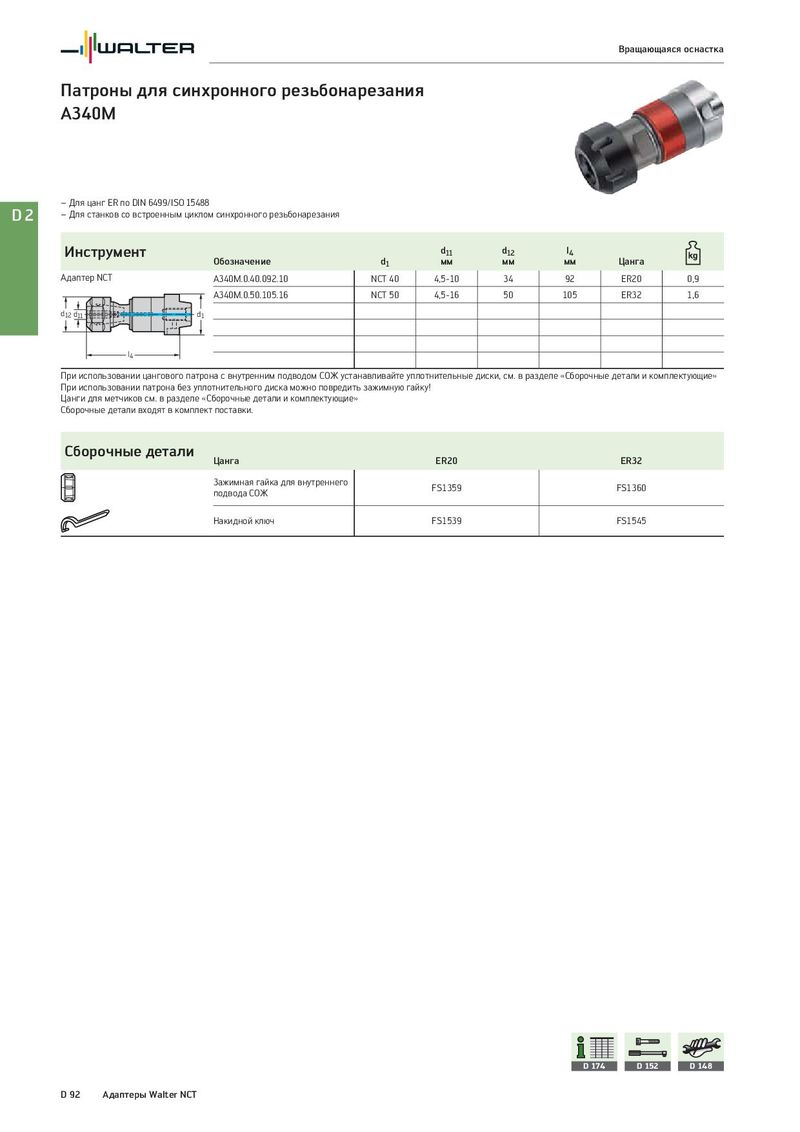

Общий каталог Walter 2017 - страница 2504

Вращающаяся оснастка Патроны для синхронного резьбонарезания A340M – Для цанг ER по DIN 6499/ISO 15488 D2 – Для станков со встроенным циклом синхронного резьбонарезания Инструмент d11 d12 l4 Обозначение d1 мм мм мм Цанга Адаптер NCT A340M.0.40.092.10 NCT 40 4,5-10 34 92 ER20 0,9 A340M.0.50.105.16 NCT 50 4,5-16 50 105 ER32 1,6 d12 d11 d1 l4 При использовании цангового патрона с внутренним подводом СОЖ устанавливайте уплотнительные диски, см. в разделе «Сборочные детали и комплектующие» При использовании патрона без уплотнительного диска можно повредить зажимную гайку! Цанги для метчиков см. в разделе «Сборочные детали и комплектующие» Сборочные детали входят в комплект поставки. Сборочные детали Цанга ER20 ER32 Зажимная гайка для внутреннего FS1359 FS1360 подвода СОЖ Накидной ключ FS1539 FS1545 D 174 D 152 D 148 D 92 Адаптеры Walter NCT
