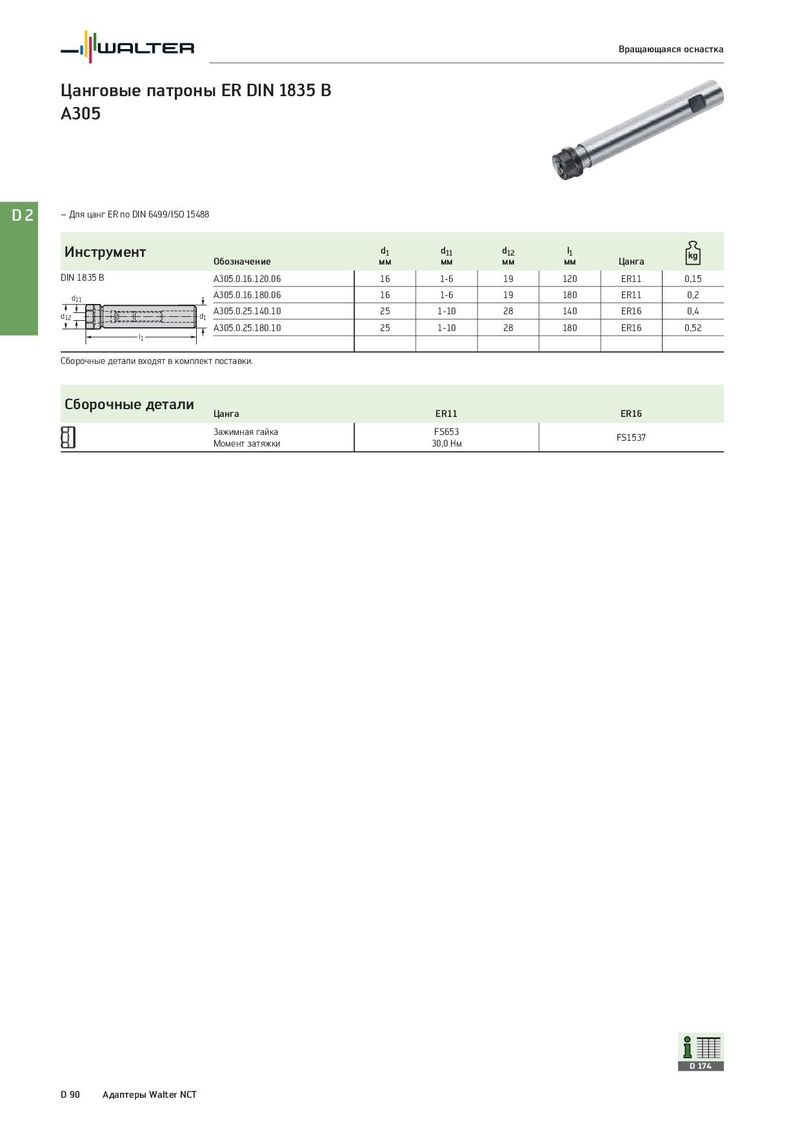

Общий каталог Walter 2017 - страница 2502

Вращающаяся оснастка Цанговые патроны ER DIN 1835 B A305 D2 – Для цанг ER по DIN 6499/ISO 15488 Инструмент d1 d11 d12 l1 Обозначение мм мм мм мм Цанга DIN 1835 B A305.0.16.120.06 16 1-6 19 120 ER11 0,15 d11 A305.0.16.180.06 16 1-6 19 180 ER11 0,2 d12 d1 A305.0.25.140.10 25 1-10 28 140 ER16 0,4 A305.0.25.180.10 25 1-10 28 180 ER16 0,52 l1 Сборочные детали входят в комплект поставки. Сборочные детали Цанга ER11 ER16 Зажимная гайка FS653 FS1537 Момент затяжки 30,0 Нм D 174 D 90 Адаптеры Walter NCT
