Общий каталог Walter 2017 - страница 2501

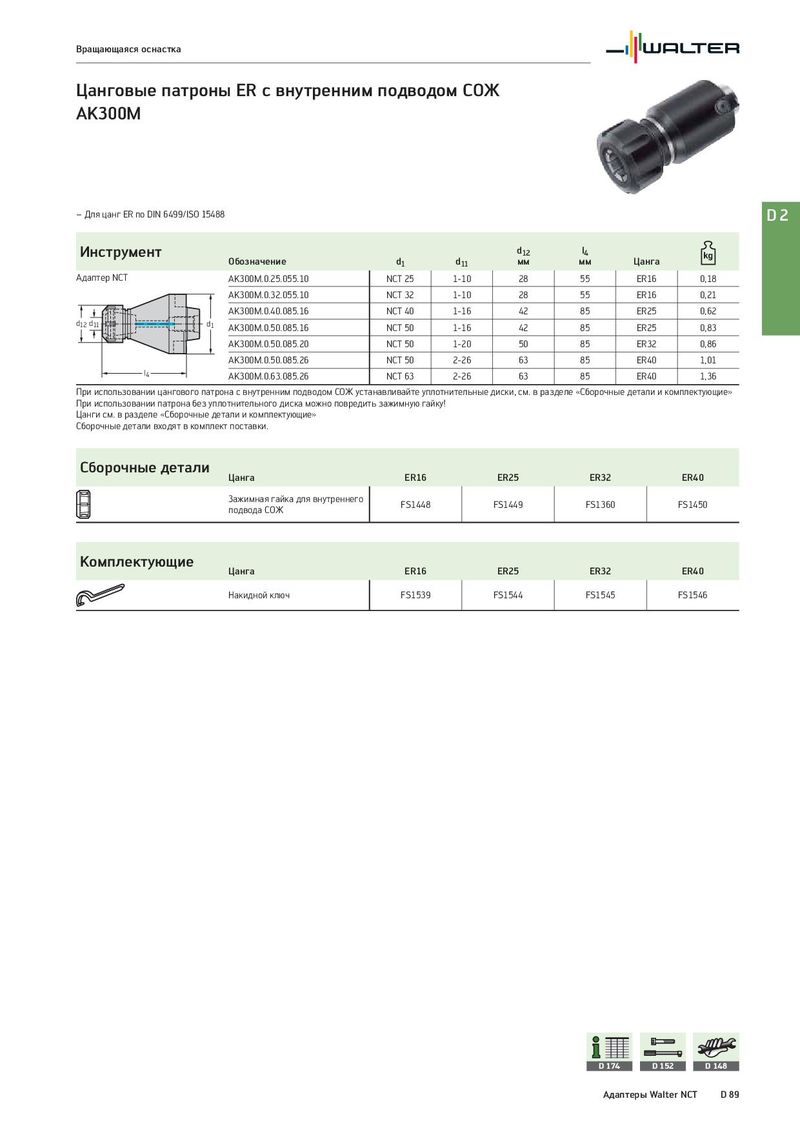

Вращающаяся оснастка Цанговые патроны ER с внутренним подводом СОЖ AK300M – Для цанг ER по DIN 6499/ISO 15488 D2 Инструмент d12 l4 Обозначение d1 d11 мм мм Цанга Адаптер NCT AK300M.0.25.055.10 NCT 25 1-10 28 55 ER16 0,18 AK300M.0.32.055.10 NCT 32 1-10 28 55 ER16 0,21 AK300M.0.40.085.16 NCT 40 1-16 42 85 ER25 0,62 d12 d11 d1 AK300M.0.50.085.16 NCT 50 1-16 42 85 ER25 0,83 AK300M.0.50.085.20 NCT 50 1-20 50 85 ER32 0,86 AK300M.0.50.085.26 NCT 50 2-26 63 85 ER40 1,01 l4 AK300M.0.63.085.26 NCT 63 2-26 63 85 ER40 1,36 При использовании цангового патрона с внутренним подводом СОЖ устанавливайте уплотнительные диски, см. в разделе «Сборочные детали и комплектующие» При использовании патрона без уплотнительного диска можно повредить зажимную гайку! Цанги см. в разделе «Сборочные детали и комплектующие» Сборочные детали входят в комплект поставки. Сборочные детали Цанга ER16 ER25 ER32 ER40 Зажимная гайка для внутреннего FS1448 FS1449 FS1360 FS1450 подвода СОЖ Комплектующие Цанга ER16 ER25 ER32 ER40 Накидной ключ FS1539 FS1544 FS1545 FS1546 D 174 D 152 D 148 Адаптеры Walter NCT D 89
