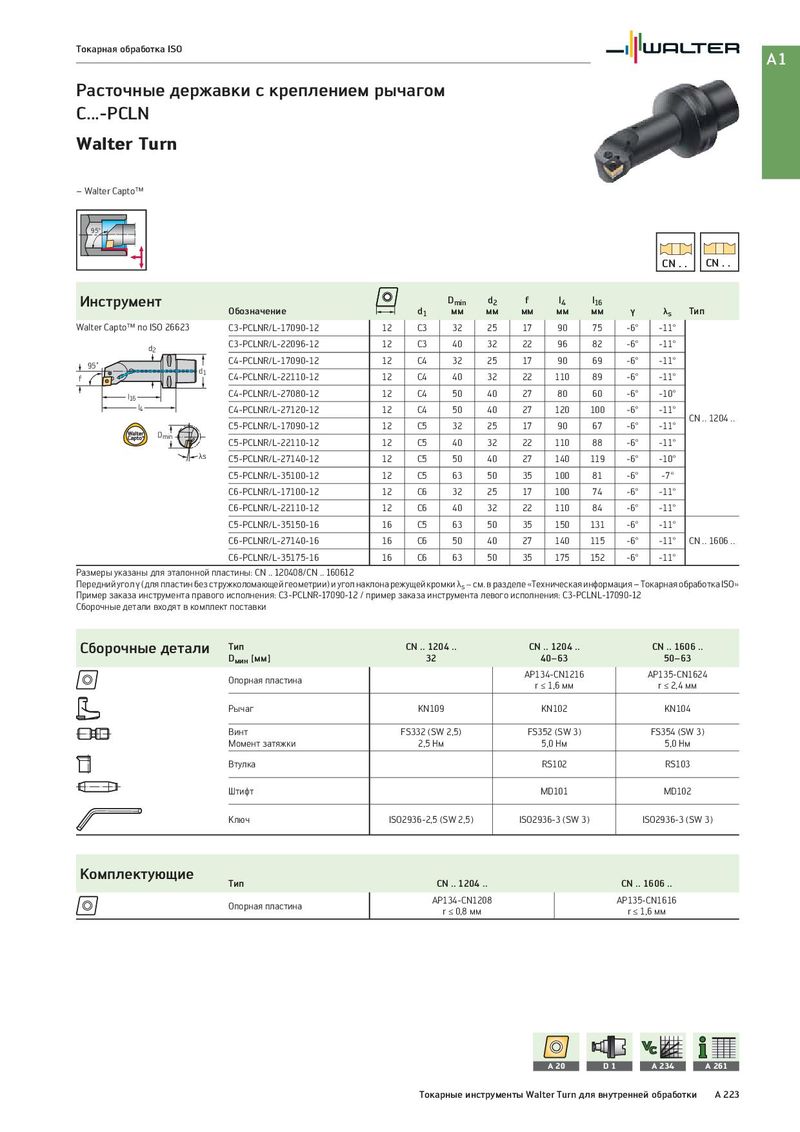

Токарная обработка ISO A1 Расточные державки с креплением рычагом C...-PCLN Walter Turn – Walter Capto™ 95° CN . . CN . . Инструмент Dmin d2 f l4 l16 Обозначение d1 мм мм мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C3-PCLNR/L-17090-12 12 C3 32 25 17 90 75 -6° -11° d2 C3-PCLNR/L-22096-12 12 C3 40 32 22 96 82 -6° -11° 95˚ C4-PCLNR/L-17090-12 12 C4 32 25 17 90 69 -6° -11° f d1 C4-PCLNR/L-22110-12 12 C4 40 32 22 110 89 -6° -11° l16 C4-PCLNR/L-27080-12 12 C4 50 40 27 80 60 -6° -10° l4 C4-PCLNR/L-27120-12 12 C4 50 40 27 120 100 -6° -11° CN .. 1204 .. C5-PCLNR/L-17090-12 12 C5 32 25 17 90 67 -6° -11° Dmin C5-PCLNR/L-22110-12 12 C5 40 32 22 110 88 -6° -11° λs C5-PCLNR/L-27140-12 12 C5 50 40 27 140 119 -6° -10° C5-PCLNR/L-35100-12 12 C5 63 50 35 100 81 -6° -7° C6-PCLNR/L-17100-12 12 C6 32 25 17 100 74 -6° -11° C6-PCLNR/L-22110-12 12 C6 40 32 22 110 84 -6° -11° C5-PCLNR/L-35150-16 16 C5 63 50 35 150 131 -6° -11° C6-PCLNR/L-27140-16 16 C6 50 40 27 140 115 -6° -11° CN .. 1606 .. C6-PCLNR/L-35175-16 16 C6 63 50 35 175 152 -6° -11° Размеры указаны для эталонной пластины: CN .. 120408/CN .. 160612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C3-PCLNR-17090-12 / пример заказа инструмента левого исполнения: C3-PCLNL-17090-12 Сборочные детали входят в комплект поставки Сборочные детали Тип CN .. 1204 .. CN .. 1204 .. CN .. 1606 .. Dмин [мм] 32 40–63 50–63 Опорная пластина AP134-CN1216 AP135-CN1624 r ≤ 1,6 мм r ≤ 2,4 мм Рычаг KN109 KN102 KN104 Винт FS332 (SW 2,5) FS352 (SW 3) FS354 (SW 3) Момент затяжки 2,5 Нм 5,0 Нм 5,0 Нм Втулка RS102 RS103 Штифт MD101 MD102 Ключ ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) Комплектующие Тип CN .. 1204 .. CN .. 1606 .. Опорная пластина AP134-CN1208 AP135-CN1616 r ≤ 0,8 мм r ≤ 1,6 мм A 20 D1 A 234 A 261 Токарные инструменты Walter Turn для внутренней обработки A 223
