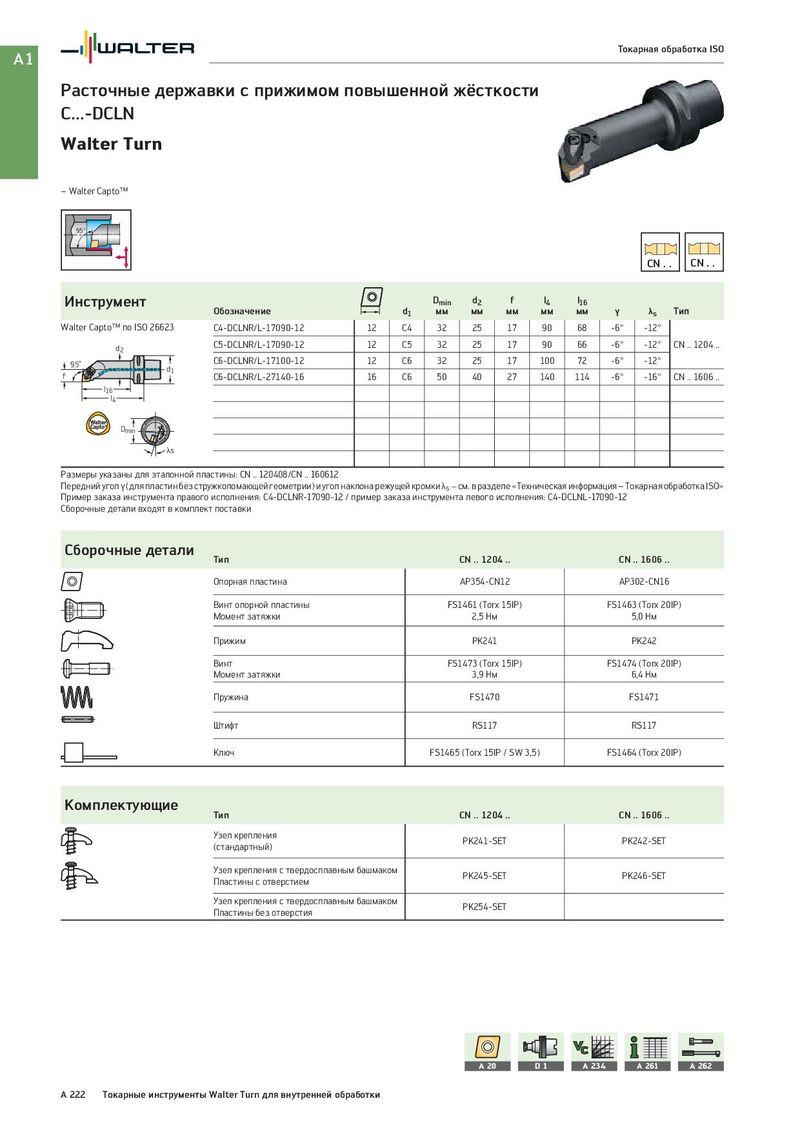

Общий каталог Walter 2017 - страница 238

A1 Токарная обработка ISO Расточные державки с прижимом повышенной жёсткости C...-DCLN Walter Turn – Walter Capto™ 95° CN . . CN . . Инструмент Dmin d2 f l4 l16 Обозначение d1 мм мм мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C4-DCLNR/L-17090-12 12 C4 32 25 17 90 68 -6° -12° d2 C5-DCLNR/L-17090-12 12 C5 32 25 17 90 66 -6° -12° CN .. 1204 .. 95˚ C6-DCLNR/L-17100-12 12 C6 32 25 17 100 72 -6° -12° f d1 C6-DCLNR/L-27140-16 16 C6 50 40 27 140 114 -6° -16° CN .. 1606 .. l16 l4 Dmin λs Размеры указаны для эталонной пластины: CN .. 120408/CN .. 160612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C4-DCLNR-17090-12 / пример заказа инструмента левого исполнения: C4-DCLNL-17090-12 Сборочные детали входят в комплект поставки Сборочные детали Тип CN .. 1204 .. CN .. 1606 .. Опорная пластина AP354-CN12 AP302-CN16 Винт опорной пластины FS1461 (Torx 15IP) FS1463 (Torx 20IP) Момент затяжки 2,5 Нм 5,0 Нм Прижим PK241 PK242 Винт FS1473 (Torx 15IP) FS1474 (Torx 20IP) Момент затяжки 3,9 Нм 6,4 Нм Пружина FS1470 FS1471 Штифт RS117 RS117 Ключ FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) Комплектующие Тип CN .. 1204 .. CN .. 1606 .. Узел крепления PK241-SET PK242-SET (стандартный) Узел крепления с твердосплавным башмаком PK245-SET PK246-SET Пластины с отверстием Узел крепления с твердосплавным башмаком PK254-SET Пластины без отверстия A 20 D1 A 234 A 261 A 262 A 222 Токарные инструменты Walter Turn для внутренней обработки
