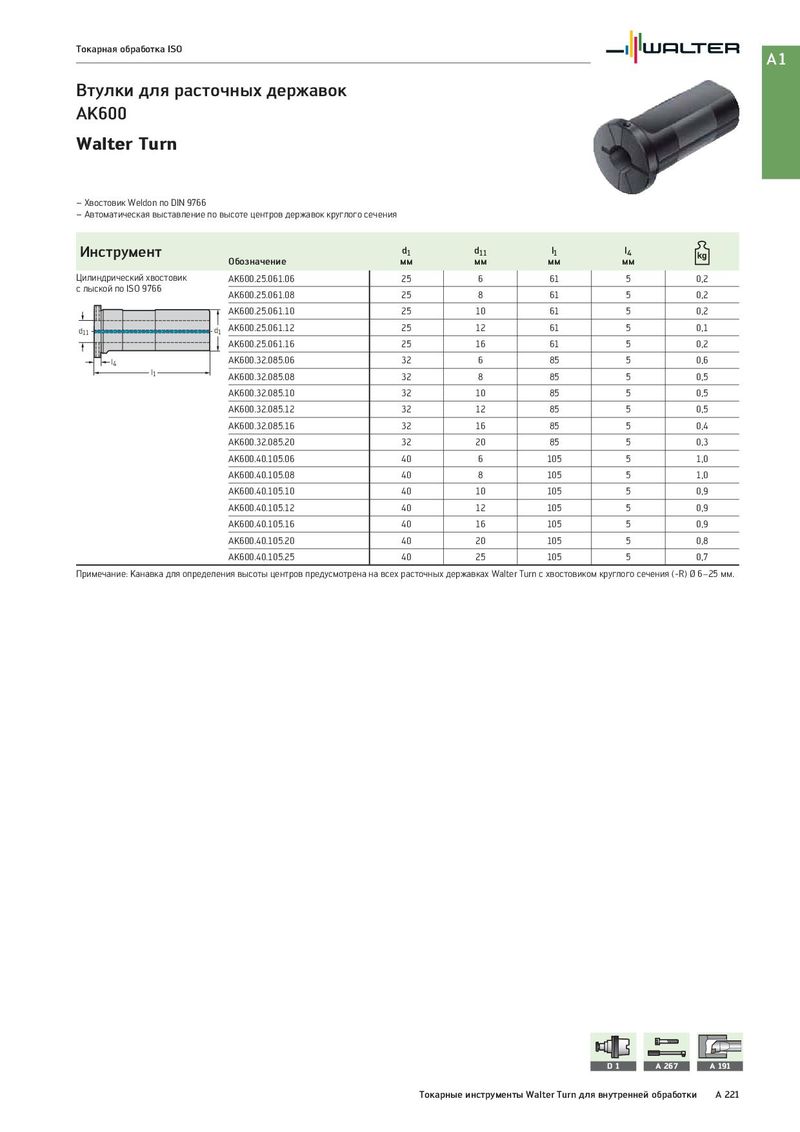

Токарная обработка ISO A1 Втулки для расточных державок AK600 Walter Turn – Хвостовик Weldon по DIN 9766 – Автоматическая выставление по высоте центров державок круглого сечения Инструмент d1 d11 l1 l4 Обозначение мм мм мм мм Цилиндрический хвостовик AK600.25.061.06 25 6 61 5 0,2 с лыской по ISO 9766 AK600.25.061.08 25 8 61 5 0,2 AK600.25.061.10 25 10 61 5 0,2 d11 d1 AK600.25.061.12 25 12 61 5 0,1 AK600.25.061.16 25 16 61 5 0,2 l4 AK600.32.085.06 32 6 85 5 0,6 l1 AK600.32.085.08 32 8 85 5 0,5 AK600.32.085.10 32 10 85 5 0,5 AK600.32.085.12 32 12 85 5 0,5 AK600.32.085.16 32 16 85 5 0,4 AK600.32.085.20 32 20 85 5 0,3 AK600.40.105.06 40 6 105 5 1,0 AK600.40.105.08 40 8 105 5 1,0 AK600.40.105.10 40 10 105 5 0,9 AK600.40.105.12 40 12 105 5 0,9 AK600.40.105.16 40 16 105 5 0,9 AK600.40.105.20 40 20 105 5 0,8 AK600.40.105.25 40 25 105 5 0,7 Примечание: Канавка для определения высоты центров предусмотрена на всех расточных державках Walter Turn с хвостовиком круглого сечения (-R) Ø 6−25 мм. D1 A 267 A 191 Токарные инструменты Walter Turn для внутренней обработки A 221
