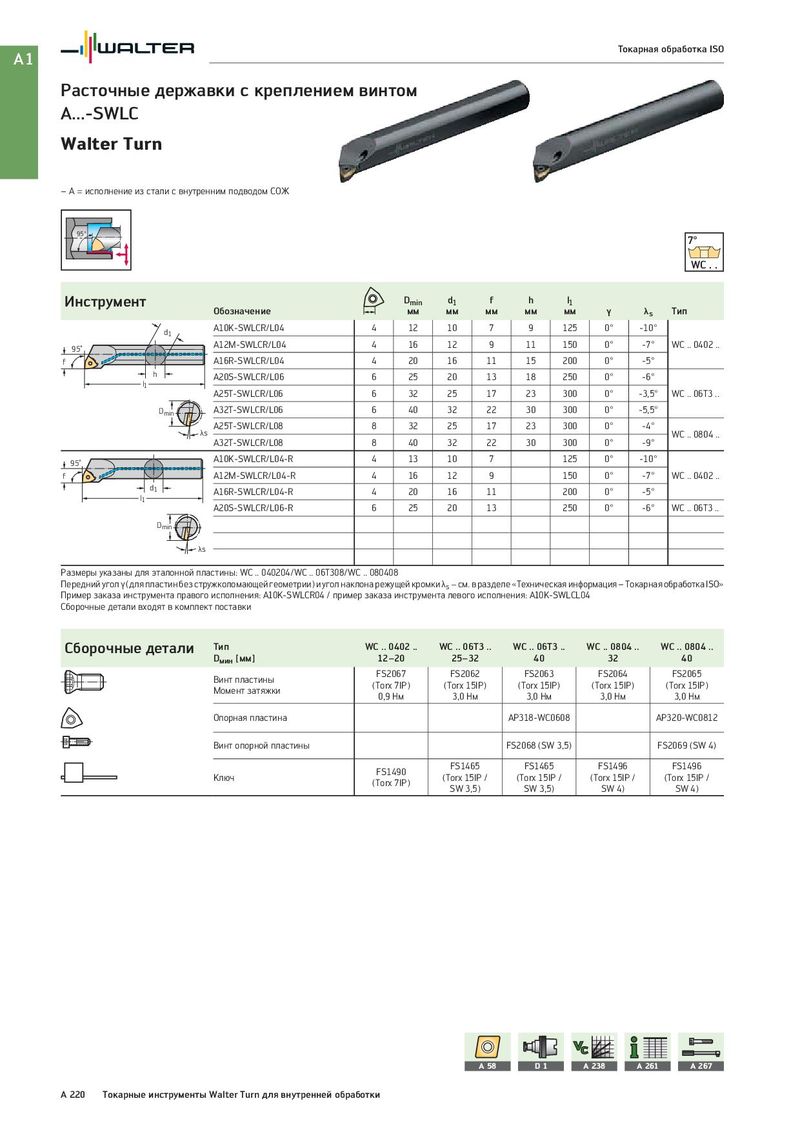

Общий каталог Walter 2017 - страница 236

A1 Токарная обработка ISO Расточные державки с креплением винтом A...-SWLC Walter Turn – A = исполнение из стали с внутренним подводом СОЖ 95° 7° WC . . Инструмент Dmin d1 f h l1 Обозначение мм мм мм мм мм γ λs Тип d1 A10K-SWLCR/L04 4 12 10 7 9 125 0° -10° 95˚ A12M-SWLCR/L04 4 16 12 9 11 150 0° -7° WC .. 0402 .. f A16R-SWLCR/L04 4 20 16 11 15 200 0° -5° h A20S-SWLCR/L06 6 25 20 13 18 250 0° -6° l1 A25T-SWLCR/L06 6 32 25 17 23 300 0° -3,5° WC .. 06T3 .. Dmin A32T-SWLCR/L06 6 40 32 22 30 300 0° -5,5° λs A25T-SWLCR/L08 8 32 25 17 23 300 0° -4° WC .. 0804 .. A32T-SWLCR/L08 8 40 32 22 30 300 0° -9° 95˚ A10K-SWLCR/L04-R 4 13 10 7 125 0° -10° f A12M-SWLCR/L04-R 4 16 12 9 150 0° -7° WC .. 0402 .. d1 A16R-SWLCR/L04-R 4 20 16 11 200 0° -5° l1 A20S-SWLCR/L06-R 6 25 20 13 250 0° -6° WC .. 06T3 .. Dmin λs Размеры указаны для эталонной пластины: WC .. 040204/WC .. 06T308/WC .. 080408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: A10K-SWLCR04 / пример заказа инструмента левого исполнения: A10K-SWLCL04 Сборочные детали входят в комплект поставки Сборочные детали Тип WC .. 0402 .. WC .. 06T3 .. WC .. 06T3 .. WC .. 0804 .. WC .. 0804 .. Dмин [мм] 12–20 25–32 40 32 40 Винт пластины FS2067 FS2062 FS2063 FS2064 FS2065 Момент затяжки (Torx 7IP) (Torx 15IP) (Torx 15IP) (Torx 15IP) (Torx 15IP) 0,9 Нм 3,0 Нм 3,0 Нм 3,0 Нм 3,0 Нм Опорная пластина AP318-WC0608 AP320-WC0812 Винт опорной пластины FS2068 (SW 3,5) FS2069 (SW 4) FS1490 FS1465 FS1465 FS1496 FS1496 Ключ (Torx 7IP) (Torx 15IP / (Torx 15IP / (Torx 15IP / (Torx 15IP / SW 3,5) SW 3,5) SW 4) SW 4) A 58 D1 A 238 A 261 A 267 A 220 Токарные инструменты Walter Turn для внутренней обработки
