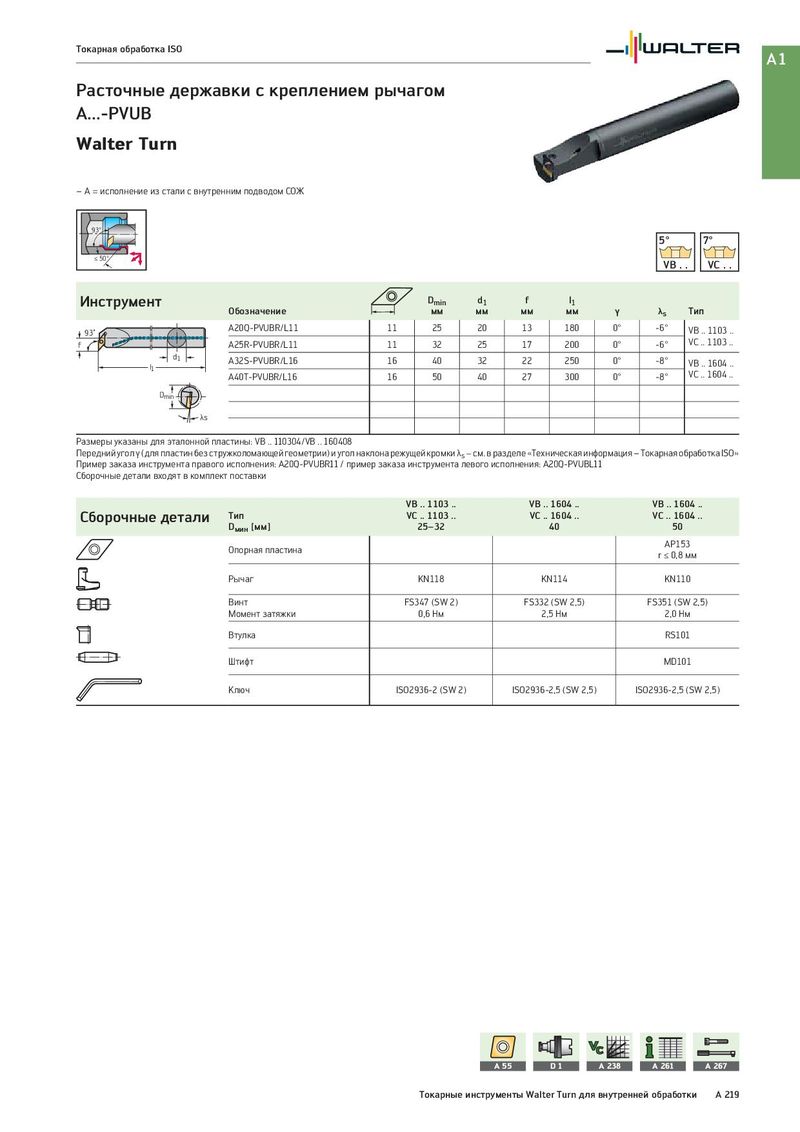

Общий каталог Walter 2017 - страница 235

Токарная обработка ISO A1 Расточные державки с креплением рычагом A...-PVUB Walter Turn – A = исполнение из стали с внутренним подводом СОЖ 93° 5° 7° ≤ 50° VB . . VC . . Инструмент Dmin d1 f l1 Обозначение мм мм мм мм γ λs Тип 93˚ A20Q-PVUBR/L11 11 25 20 13 180 0° -6° VB .. 1103 .. f A25R-PVUBR/L11 11 32 25 17 200 0° -6° VC .. 1103 .. d1 A32S-PVUBR/L16 16 40 32 22 250 0° -8° VB .. 1604 .. l1 VC .. 1604 .. A40T-PVUBR/L16 16 50 40 27 300 0° -8° Dmin λs Размеры указаны для эталонной пластины: VB .. 110304/VB .. 160408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: A20Q-PVUBR11 / пример заказа инструмента левого исполнения: A20Q-PVUBL11 Сборочные детали входят в комплект поставки VB .. 1103 .. VB .. 1604 .. VB .. 1604 .. Сборочные детали Тип VC .. 1103 .. VC .. 1604 .. VC .. 1604 .. Dмин [мм] 25–32 40 50 Опорная пластина AP153 r ≤ 0,8 мм Рычаг KN118 KN114 KN110 Винт FS347 (SW 2) FS332 (SW 2,5) FS351 (SW 2,5) Момент затяжки 0,6 Нм 2,5 Нм 2,0 Нм Втулка RS101 Штифт MD101 Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) ISO2936-2,5 (SW 2,5) A 55 D1 A 238 A 261 A 267 Токарные инструменты Walter Turn для внутренней обработки A 219
