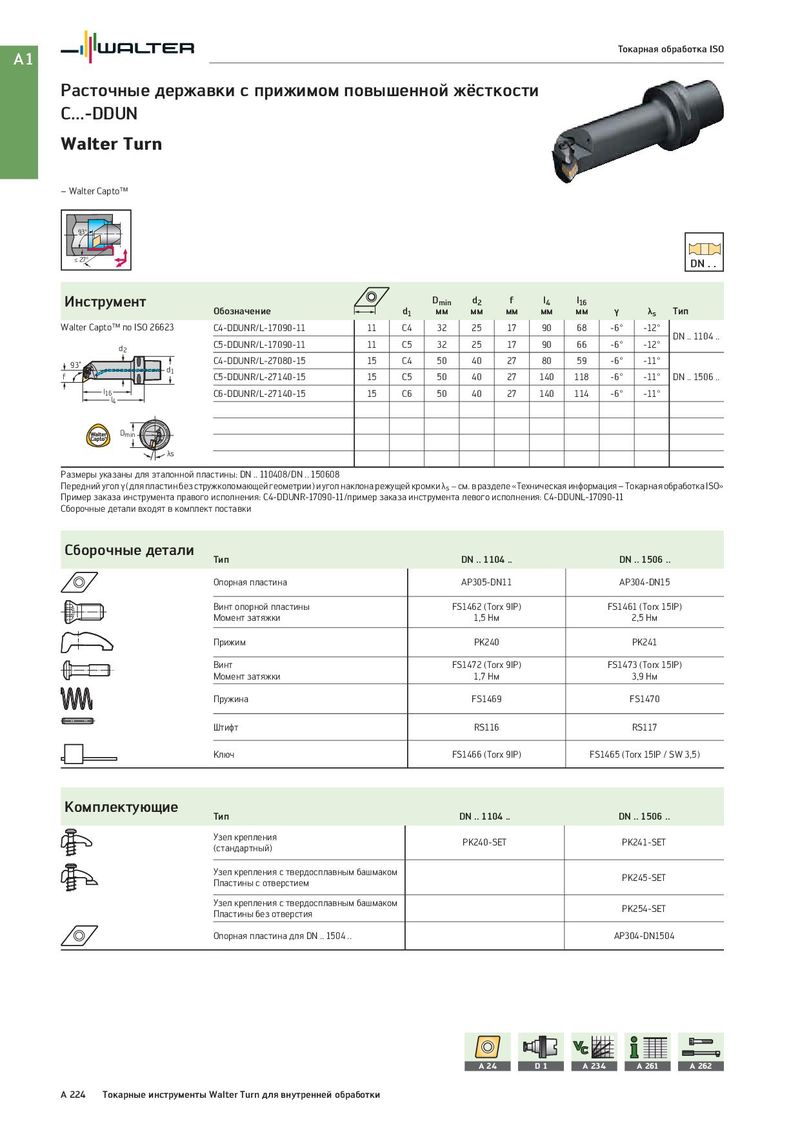

Общий каталог Walter 2017 - страница 240

A1 Токарная обработка ISO Расточные державки с прижимом повышенной жёсткости C...-DDUN Walter Turn – Walter Capto™ 93° ≤ 27° DN . . Инструмент Dmin d2 f l4 l16 Обозначение d1 мм мм мм мм мм γ λs Тип Walter Capto™ по ISO 26623 C4-DDUNR/L-17090-11 11 C4 32 25 17 90 68 -6° -12° DN .. 1104 .. d2 C5-DDUNR/L-17090-11 11 C5 32 25 17 90 66 -6° -12° 93˚ C4-DDUNR/L-27080-15 15 C4 50 40 27 80 59 -6° -11° f d1 C5-DDUNR/L-27140-15 15 C5 50 40 27 140 118 -6° -11° DN .. 1506 .. l16l4 C6-DDUNR/L-27140-15 15 C6 50 40 27 140 114 -6° -11° Dmin λs Размеры указаны для эталонной пластины: DN .. 110408/DN .. 150608 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: C4-DDUNR-17090-11/пример заказа инструмента левого исполнения: C4-DDUNL-17090-11 Сборочные детали входят в комплект поставки Сборочные детали Тип DN .. 1104 .. DN .. 1506 .. Опорная пластина AP305-DN11 AP304-DN15 Винт опорной пластины FS1462 (Torx 9IP) FS1461 (Torx 15IP) Момент затяжки 1,5 Нм 2,5 Нм Прижим PK240 PK241 Винт FS1472 (Torx 9IP) FS1473 (Torx 15IP) Момент затяжки 1,7 Нм 3,9 Нм Пружина FS1469 FS1470 Штифт RS116 RS117 Ключ FS1466 (Torx 9IP) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип DN .. 1104 .. DN .. 1506 .. Узел крепления PK240-SET PK241-SET (стандартный) Узел крепления с твердосплавным башмаком PK245-SET Пластины с отверстием Узел крепления с твердосплавным башмаком PK254-SET Пластины без отверстия Опорная пластина для DN .. 1504 .. AP304-DN1504 A 24 D1 A 234 A 261 A 262 A 224 Токарные инструменты Walter Turn для внутренней обработки
