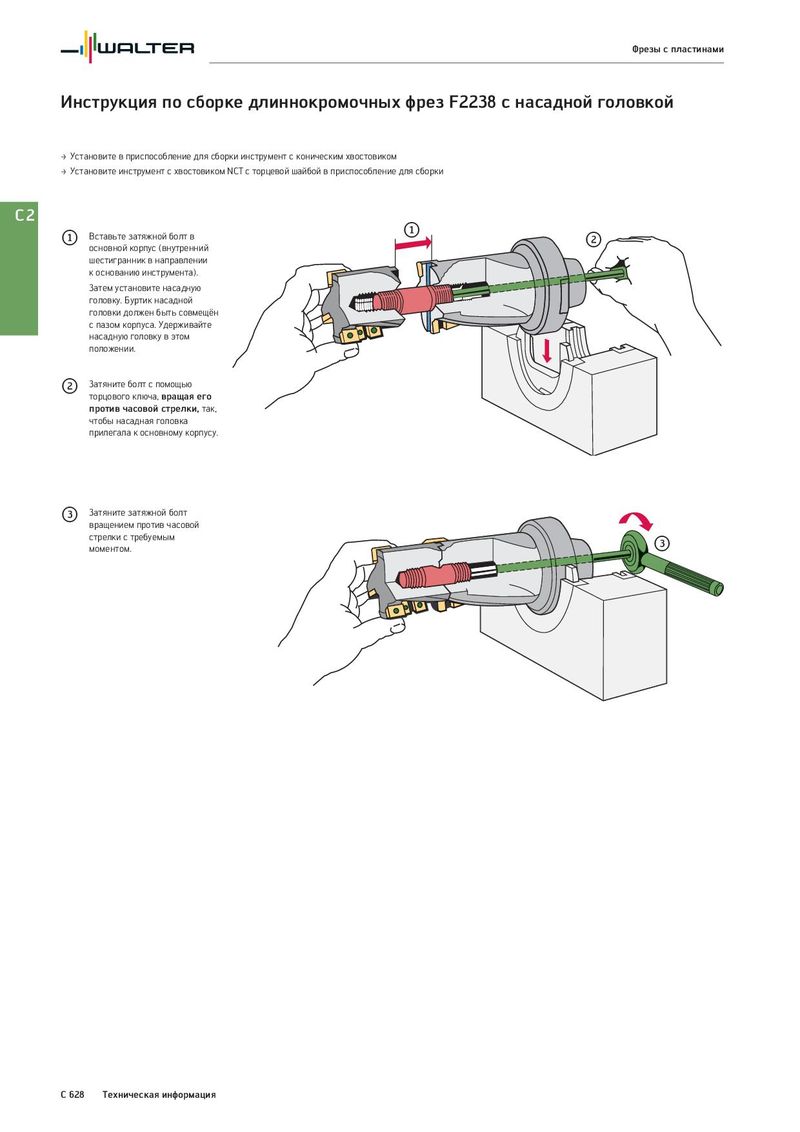

Фрезы с пластинами Инструкция по сборке длиннокромочных фрез F2238 с насадной головкой ‡ Установите в приспособление для сборки инструмент с коническим хвостовиком ‡ Установите инструмент с хвостовиком NCT с торцевой шайбой в приспособление для сборки C2 x1 x Вставьте затяжной болт в y2 основной корпус (внутренний шестигранник в направлении к основанию инструмента). Затем установите насадную головку. Буртик насадной головки должен быть совмещён с пазом корпуса. Удерживайте насадную головку в этом положении. y Затяните болт с помощью торцового ключа, вращая его против часовой стрелки, так, чтобы насадная головка прилегала к основному корпусу. z Затяните затяжной болт вращением против часовой стрелки с требуемым z3 моментом. C 628 Техническая информация
