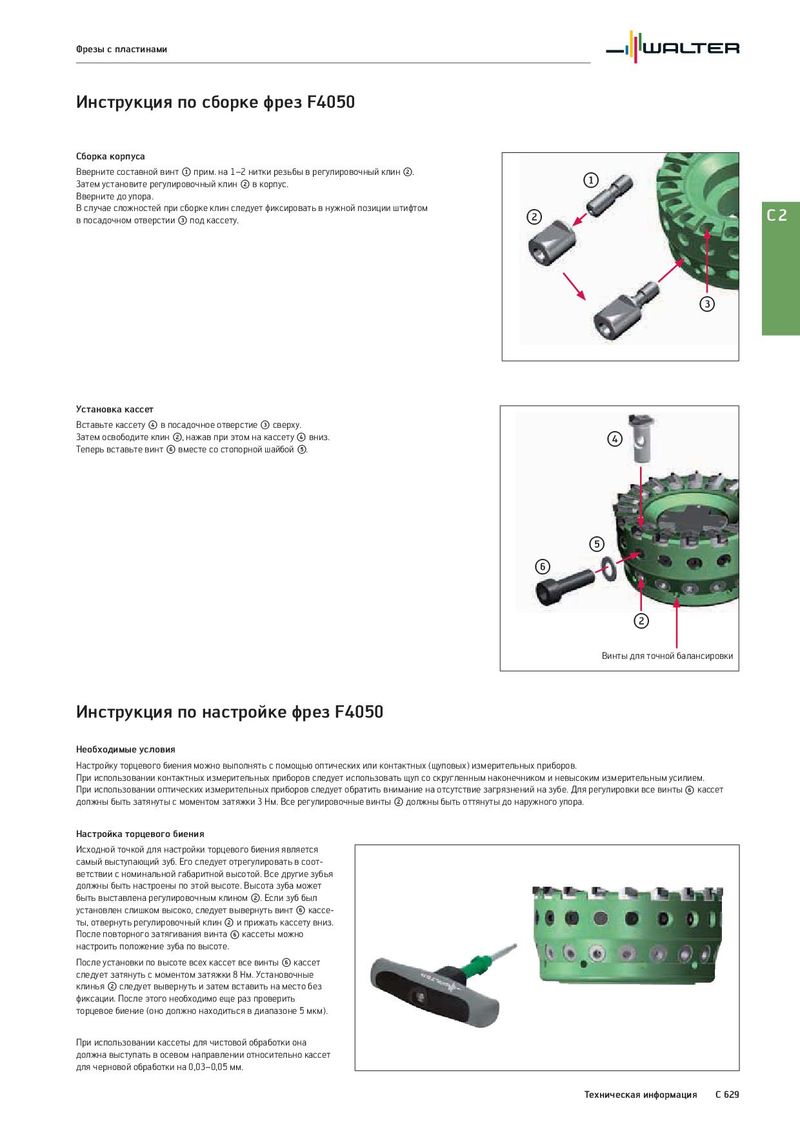

Фрезы с пластинами Инструкция по сборке фрез F4050 Сборка корпуса Вверните составной винт x прим. на 1–2 нитки резьбы в регулировочный клин y. x Затем установите регулировочный клин y в корпус. Вверните до упора. В случае сложностей при сборке клин следует фиксировать в нужной позиции штифтом y C2 в посадочном отверстии z под кассету. z Установка кассет Вставьте кассету { в посадочное отверстие z сверху. Затем освободите клин y, нажав при этом на кассету { вниз. { Теперь вставьте винт } вместе со стопорной шайбой |. | } y Винты для точной балансировки Инструкция по настройке фрез F4050 Необходимые условия Настройку торцевого биения можно выполнять с помощью оптических или контактных (щуповых) измерительных приборов. При использовании контактных измерительных приборов следует использовать щуп со скругленным наконечником и невысоким измерительным усилием. При использовании оптических измерительных приборов следует обратить внимание на отсутствие загрязнений на зубе. Для регулировки все винты } кассет должны быть затянуты с моментом затяжки 3 Нм. Все регулировочные винты y должны быть оттянуты до наружного упора. Настройка торцевого биения Исходной точкой для настройки торцевого биения является самый выступающий зуб. Его следует отрегулировать в соот- ветствии с номинальной габаритной высотой. Все другие зубья должны быть настроены по этой высоте. Высота зуба может быть выставлена регулировочным клином y. Если зуб был установлен слишком высоко, следует вывернуть винт } кассе- ты, отвернуть регулировочный клин y и прижать кассету вниз. После повторного затягивания винта } кассеты можно настроить положение зуба по высоте. После установки по высоте всех кассет все винты } кассет следует затянуть с моментом затяжки 8 Нм. Установочные клинья y следует вывернуть и затем вставить на место без фиксации. После этого необходимо еще раз проверить торцевое биение (оно должно находиться в диапазоне 5 мкм). При использовании кассеты для чистовой обработки она должна выступать в осевом направлении относительно кассет для черновой обработки на 0,03–0,05 мм. Техническая информация C 629
