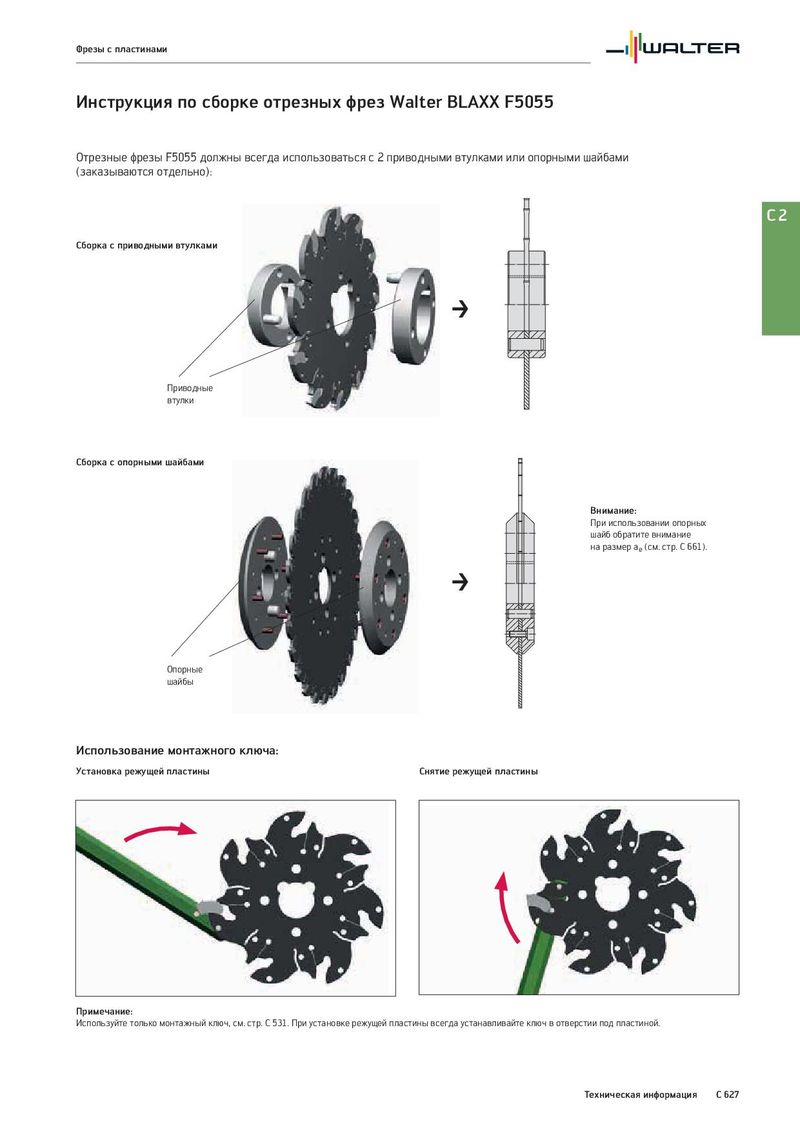

Фрезы с пластинами Инструкция по сборке отрезных фрез Walter BLAXX F5055 Отрезные фрезы F5055 должны всегда использоваться с 2 приводными втулками или опорными шайбами (заказываются отдельно): C2 Сборка с приводными втулками ‡ Приводные втулки Сборка с опорными шайбами Внимание: При использовании опорных шайб обратите внимание на размер ae (см. стр. C 661). ‡ Опорные шайбы Использование монтажного ключа: Установка режущей пластины Снятие режущей пластины Примечание: Используйте только монтажный ключ, см. стр. C 531. При установке режущей пластины всегда устанавливайте ключ в отверстии под пластиной. Техническая информация C 627
