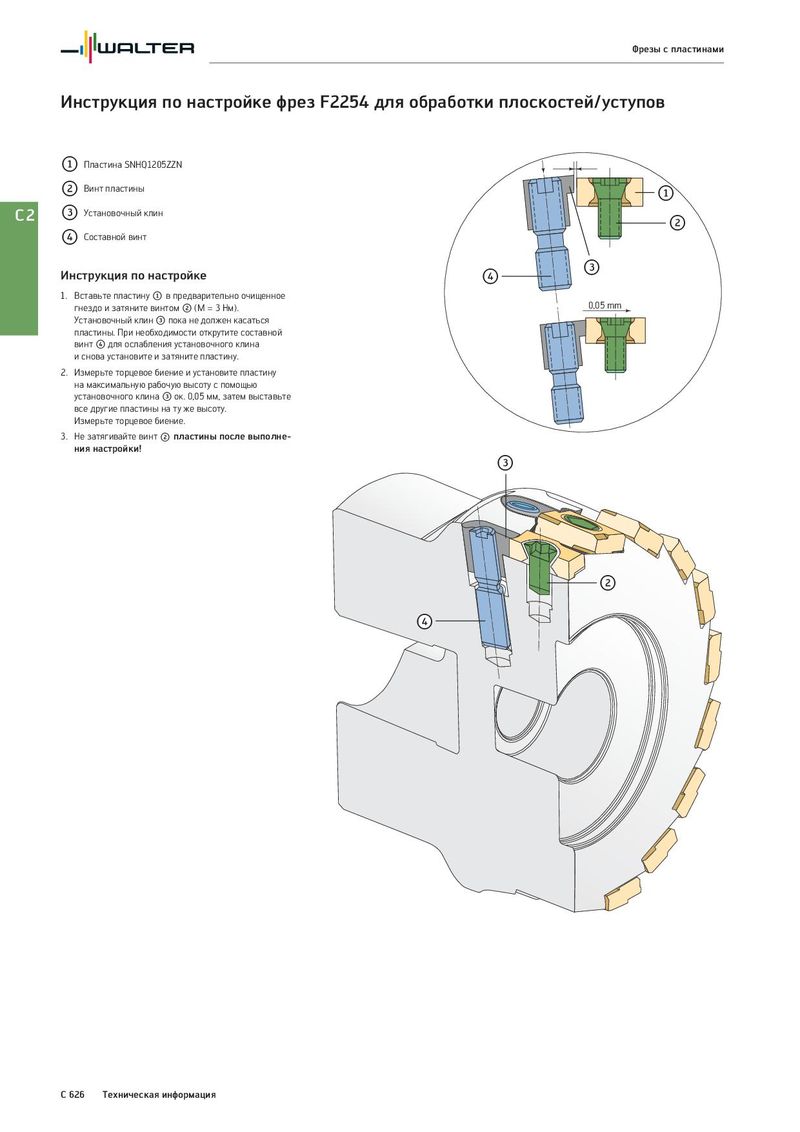

Фрезы с пластинами Инструкция по настройке фрез F2254 для обработки плоскостей/уступов x Пластина SNHQ1205ZZN y Винт пластины x C2 z Установочный клин y { Составной винт Инструкция по настройке { z 1. Вставьте пластину x в предварительно очищенное гнездо и затяните винтом y (M = 3 Нм). 0,05 mm Установочный клин z пока не должен касаться пластины. При необходимости открутите составной винт { для ослабления установочного клина и снова установите и затяните пластину. 2. Измерьте торцевое биение и установите пластину на максимальную рабочую высоту с помощью установочного клина z ок. 0,05 мм, затем выставьте все другие пластины на ту же высоту. Измерьте торцевое биение. 3. Не затягивайте винт y пластины после выполне- ния настройки! z y { C 626 Техническая информация
