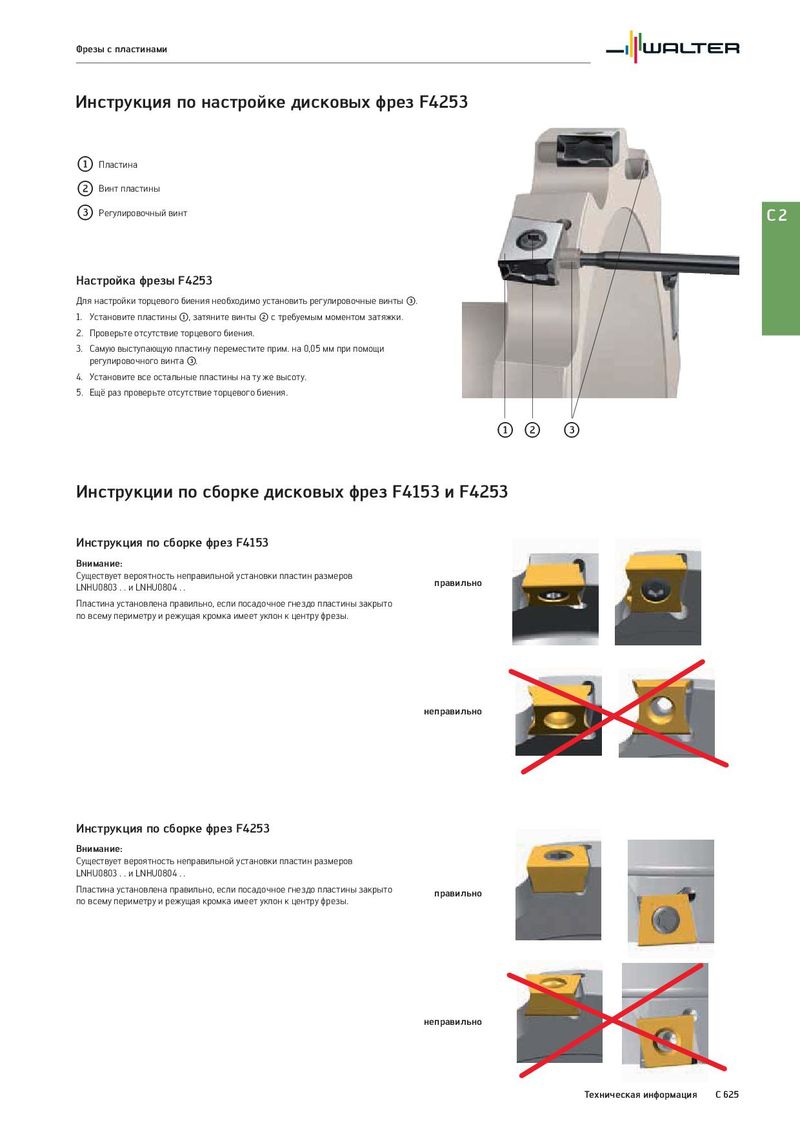

Фрезы с пластинами Инструкция по настройке дисковых фрез F4253 x Пластина y Винт пластины z Регулировочный винт C2 Настройка фрезы F4253 Для настройки торцевого биения необходимо установить регулировочные винты z. 1. Установите пластины x, затяните винты y с требуемым моментом затяжки. 2. Проверьте отсутствие торцевого биения. 3. Самую выступающую пластину переместите прим. на 0,05 мм при помощи регулировочного винта z. 4. Установите все остальные пластины на ту же высоту. 5. Ещё раз проверьте отсутствие торцевого биения. x y z Инструкции по сборке дисковых фрез F4153 и F4253 Инструкция по сборке фрез F4153 Внимание: Существует вероятность неправильной установки пластин размеров правильно LNHU0803 . . и LNHU0804 . . Пластина установлена правильно, если посадочное гнездо пластины закрыто по всему периметру и режущая кромка имеет уклон к центру фрезы. неправильно Инструкция по сборке фрез F4253 Внимание: Существует вероятность неправильной установки пластин размеров LNHU0803 . . и LNHU0804 . . Пластина установлена правильно, если посадочное гнездо пластины закрыто правильно по всему периметру и режущая кромка имеет уклон к центру фрезы. неправильно Техническая информация C 625
