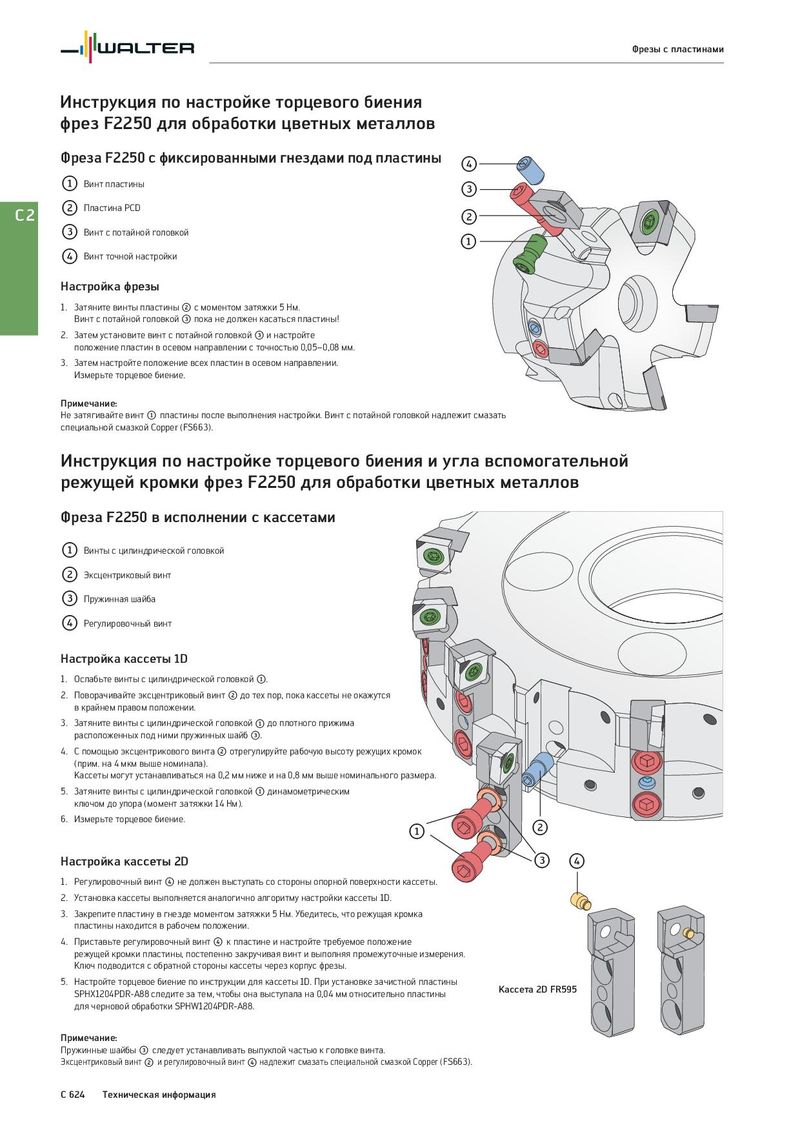

Фрезы с пластинами Инструкция по настройке торцевого биения фрез F2250 для обработки цветных металлов Фреза F2250 с фиксированными гнездами под пластины { x Винт пластины z C2 y Пластина PCD y z Винт с потайной головкой x { Винт точной настройки Настройка фрезы 1. Затяните винты пластины y с моментом затяжки 5 Нм. Винт с потайной головкой z пока не должен касаться пластины! 2. Затем установите винт с потайной головкой z и настройте положение пластин в осевом направлении с точностью 0,05–0,08 мм. 3. Затем настройте положение всех пластин в осевом направлении. Измерьте торцевое биение. Примечание: Не затягивайте винт x пластины после выполнения настройки. Винт с потайной головкой надлежит смазать специальной смазкой Copper (FS663). Инструкция по настройке торцевого биения и угла вспомогательной режущей кромки фрез F2250 для обработки цветных металлов Фреза F2250 в исполнении с кассетами x Винты с цилиндрической головкой y Эксцентриковый винт z Пружинная шайба { Регулировочный винт Настройка кассеты 1D 1. Ослабьте винты с цилиндрической головкой x. 2. Поворачивайте эксцентриковый винт y до тех пор, пока кассеты не окажутся в крайнем правом положении. 3. Затяните винты с цилиндрической головкой x до плотного прижима расположенных под ними пружинных шайб z. 4. С помощью эксцентрикового винта y отрегулируйте рабочую высоту режущих кромок (прим. на 4 мкм выше номинала). Кассеты могут устанавливаться на 0,2 мм ниже и на 0,8 мм выше номинального размера. 5. Затяните винты с цилиндрической головкой x динамометрическим ключом до упора (момент затяжки 14 Нм). 6. Измерьте торцевое биение. x y Настройка кассеты 2D z { 1. Регулировочный винт { не должен выступать со стороны опорной поверхности кассеты. 2. Установка кассеты выполняется аналогично алгоритму настройки кассеты 1D. 3. Закрепите пластину в гнезде моментом затяжки 5 Нм. Убедитесь, что режущая кромка пластины находится в рабочем положении. 4. Приставьте регулировочный винт { к пластине и настройте требуемое положение режущей кромки пластины, постепенно закручивая винт и выполняя промежуточные измерения. Ключ подводится с обратной стороны кассеты через корпус фрезы. 5. Настройте торцевое биение по инструкции для кассеты 1D. При установке зачистной пластины Кассета 2D FR595 SPHX1204PDR-A88 следите за тем, чтобы она выступала на 0,04 мм относительно пластины для черновой обработки SPHW1204PDR-A88. Примечание: Пружинные шайбы z следует устанавливать выпуклой частью к головке винта. Эксцентриковый винт y и регулировочный винт { надлежит смазать специальной смазкой Copper (FS663). C 624 Техническая информация
