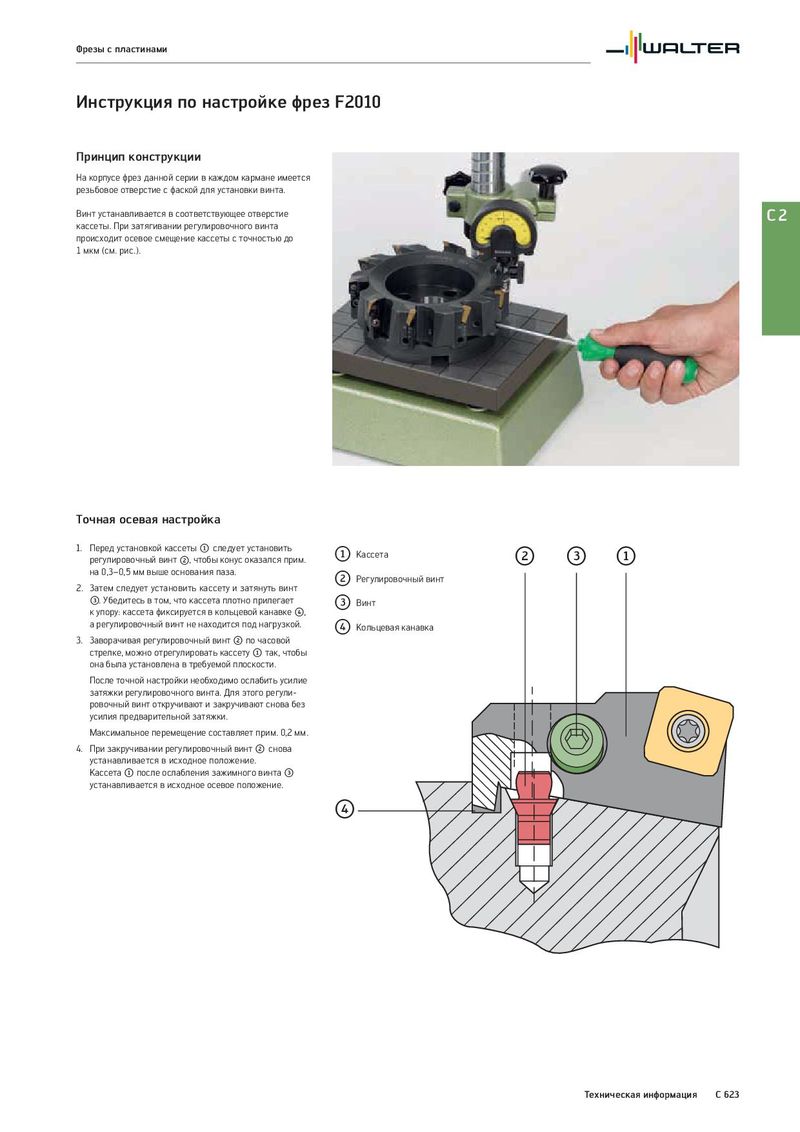

Фрезы с пластинами Инструкция по настройке фрез F2010 Принцип конструкции На корпусе фрез данной серии в каждом кармане имеется резьбовое отверстие с фаской для установки винта. Винт устанавливается в соответствующее отверстие C2 кассеты. При затягивании регулировочного винта происходит осевое смещение кассеты с точностью до 1 мкм (см. рис.). Точная осевая настройка 1. Перед установкой кассеты x следует установить x Кассета y z x регулировочный винт y, чтобы конус оказался прим. на 0,3–0,5 мм выше основания паза. y Регулировочный винт 2. Затем следует установить кассету и затянуть винт z. Убедитесь в том, что кассета плотно прилегает z Винт к упору: кассета фиксируется в кольцевой канавке {, а регулировочный винт не находится под нагрузкой. { Кольцевая канавка 3. Заворачивая регулировочный винт y по часовой стрелке, можно отрегулировать кассету x так, чтобы она была установлена в требуемой плоскости. После точной настройки необходимо ослабить усилие затяжки регулировочного винта. Для этого регули- ровочный винт откручивают и закручивают снова без усилия предварительной затяжки. Максимальное перемещение составляет прим. 0,2 мм. 4. При закручивании регулировочный винт y снова устанавливается в исходное положение. Кассета x после ослабления зажимного винта z устанавливается в исходное осевое положение. { Техническая информация C 623
