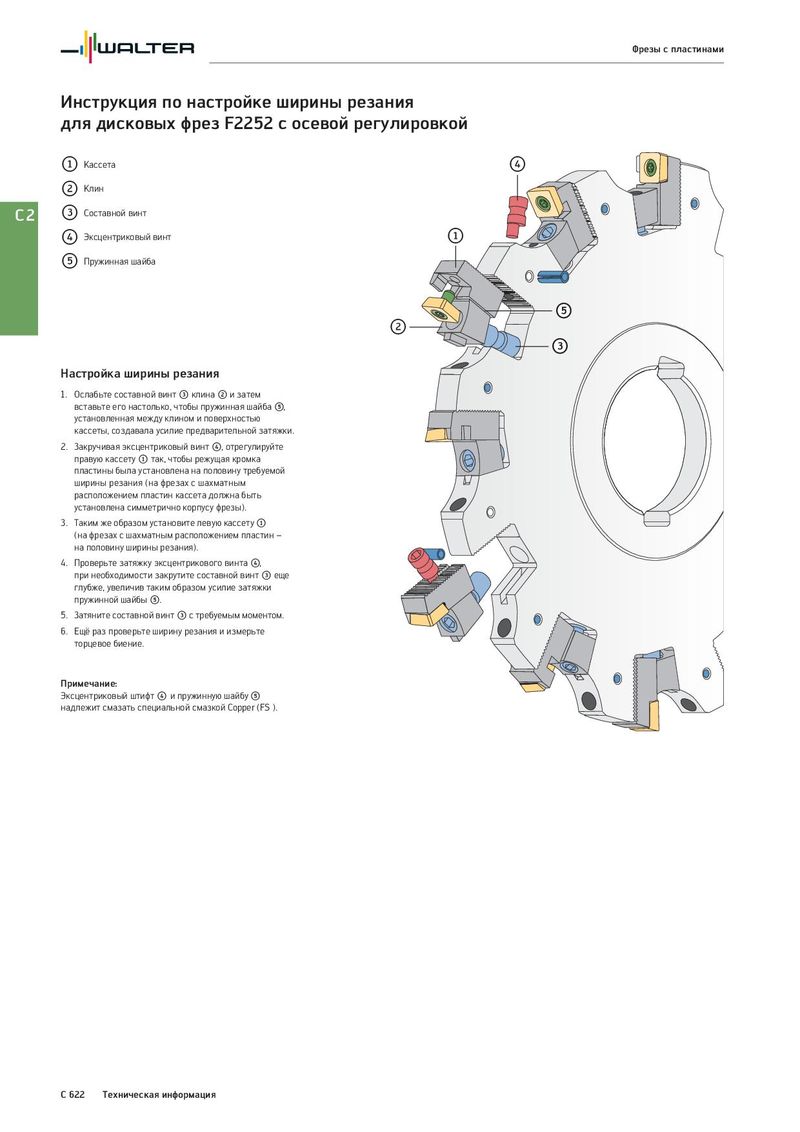

Фрезы с пластинами Инструкция по настройке ширины резания для дисковых фрез F2252 с осевой регулировкой x Кассета { y Клин C2 z Составной винт { Эксцентриковый винт x | Пружинная шайба y Настройка ширины резания 1. Ослабьте составной винт z клина y и затем вставьте его настолько, чтобы пружинная шайба |, установленная между клином и поверхностью кассеты, создавала усилие предварительной затяжки. 2. Закручивая эксцентриковый винт {, отрегулируйте правую кассету x так, чтобы режущая кромка пластины была установлена на половину требуемой ширины резания (на фрезах с шахматным расположением пластин кассета должна быть установлена симметрично корпусу фрезы). 3. Таким же образом установите левую кассету x (на фрезах с шахматным расположением пластин – на половину ширины резания). 4. Проверьте затяжку эксцентрикового винта {, при необходимости закрутите составной винт z еще глубже, увеличив таким образом усилие затяжки пружинной шайбы |. 5. Затяните составной винт z с требуемым моментом. 6. Ещё раз проверьте ширину резания и измерьте торцевое биение. Примечание: Эксцентриковый штифт { и пружинную шайбу | надлежит смазать специальной смазкой Copper (FS ). C 622 Техническая информация
