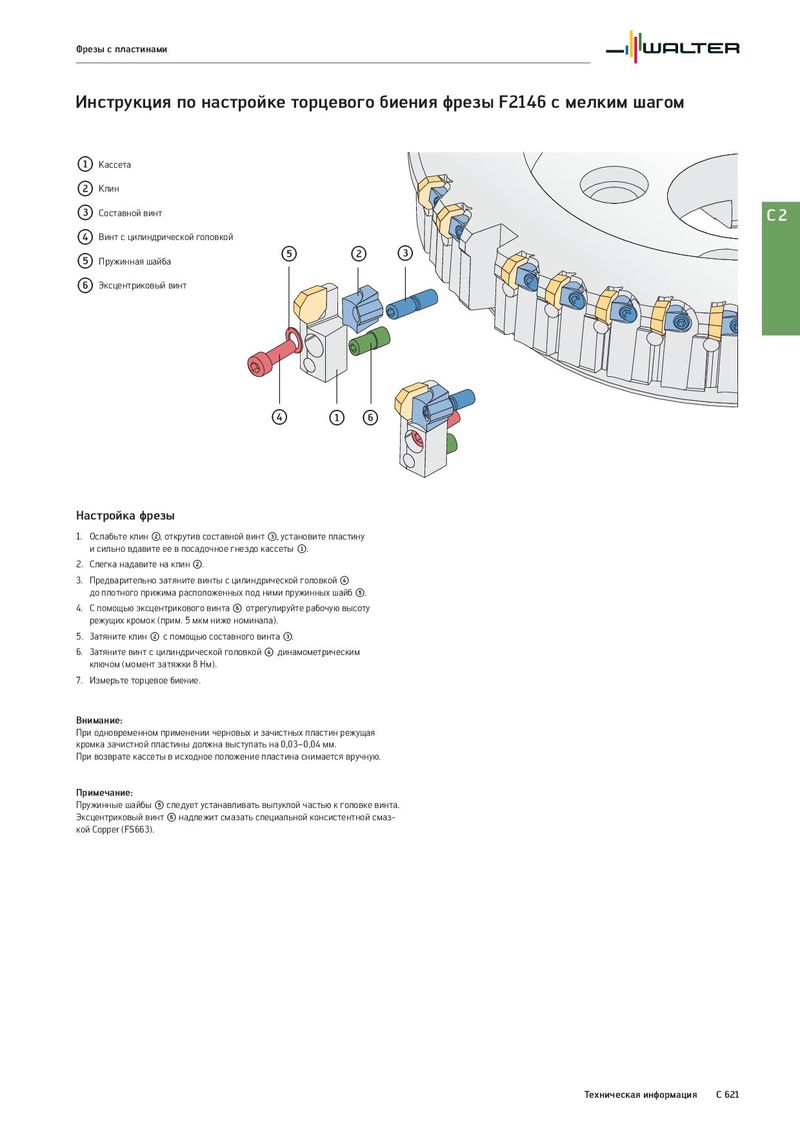

Фрезы с пластинами Инструкция по настройке торцевого биения фрезы F2146 с мелким шагом x Кассета y Клин z Составной винт C2 { Винт с цилиндрической головкой | Пружинная шайба | y z } Эксцентриковый винт { x } Настройка фрезы 1. Ослабьте клин y, открутив составной винт z, установите пластину и сильно вдавите ее в посадочное гнездо кассеты x. 2. Слегка надавите на клин y. 3. Предварительно затяните винты с цилиндрической головкой { до плотного прижима расположенных под ними пружинных шайб |. 4. С помощью эксцентрикового винта } отрегулируйте рабочую высоту режущих кромок (прим. 5 мкм ниже номинала). 5. Затяните клин y с помощью составного винта z. 6. Затяните винт с цилиндрической головкой { динамометрическим ключом (момент затяжки 8 Нм). 7. Измерьте торцевое биение. Внимание: При одновременном применении черновых и зачистных пластин режущая кромка зачистной пластины должна выступать на 0,03–0,04 мм. При возврате кассеты в исходное положение пластина снимается вручную. Примечание: Пружинные шайбы | следует устанавливать выпуклой частью к головке винта. Эксцентриковый винт } надлежит смазать специальной консистентной смаз- кой Copper (FS663). Техническая информация C 621
